VoiceButler：在 Jetson Orin NX 16GB 上跑通离线中文语音对话
NVIDIA Jetson 2026 开发者征文
项目开发周期：2026 年 8 月（在已经跑着 Roomba-VLLM 和 PanoTwin 的同一台 Roomba + Orin NX 上，新做的语音栈）
运行平台：NVIDIA Jetson Orin NX 16GB（reComputer J4012）· JetPack 6.2 · 语音在 CPU，LLM 在 GPU，不依赖云端
这是我在给一台已经装着 VLM、深度服务、三个 PyTorch 虚拟环境的 Jetson 接上中文嘴巴之前，希望有人写给我的东西。它是一份 正在跑着的生产流水线教程，不是 ASR 论文综述。下面每一级今天都在这块板上工作。
项目速览
| 字段 | 内容 |
|---|---|
| 项目 | VoiceButler — 家用机器人的离线语音对话 |
| 一句话 | 喊唤醒词，车转向你，听懂普通话，本地回答，还能背课文 |
| 状态 | 2026 年 8 月 28 日仍在 Orin NX 上运行 |

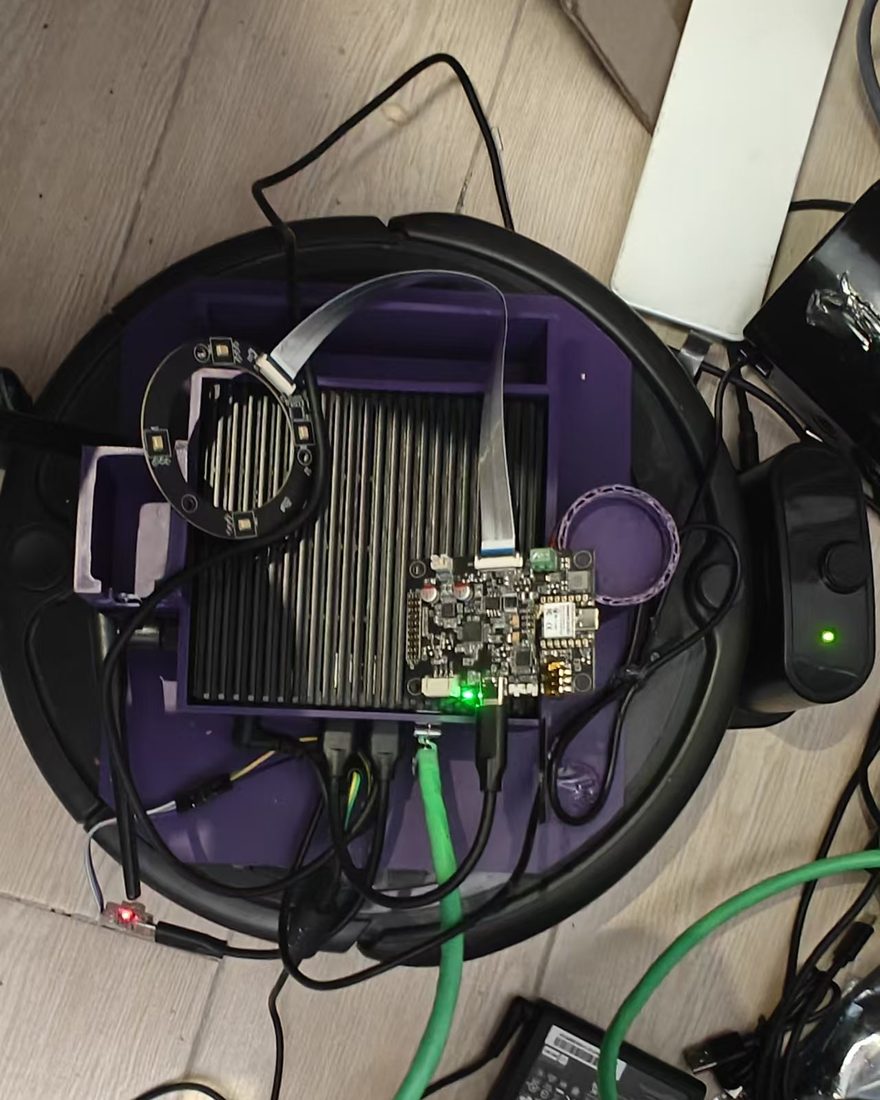

| 硬件 | Jetson Orin NX 16GB + Seeed reSpeaker Flex（XVF3800）+ USB 喇叭 + Roomba 底盘 |
| 语音栈 | sherpa-onnx 1.13：Zipformer 唤醒 + Silero VAD + SenseVoice 识别 + MeloTTS（Kokoro 作音质备选） |
| 大脑 | 同一 SoC 上的 Ollama gemma4:e2b。视觉/深度已经占着统一内存时，gemma4:e4b 会 OOM |
| 保住这台机器的那条规则 | 语音虚拟环境里不准装 PyTorch。 只用 CPU 上的 ONNX Runtime |
模块 1：为什么是这套栈，以及它为什么比「调个云 API」难
1.1 我真正要的产品
Butler 已经能看。 Attrax 黑客松 之后它能带着相机巡逻；PanoTwin 之后它在长三维记忆。它在家里、在没有人掏手机的时候，仍然不能说话。
标准是廉价智能音箱，再抬一档：
- 靠唤醒词工作，不靠每一声咳嗽。
- 在厨房里听懂普通话，而不是只在录音棚里。
- 用一两句口播回答，不要 Markdown。
- 底盘转到说话的人那边。
- 调工具（天气、搜索、开车、音乐、课本），不要编。
- 数据留在局域网。儿童房不是云产品。
1.2 现成配方在这块板上死在哪
| 配方 | 在 Orin NX 16GB 上死在哪 |
|---|---|
| 云端 ASR + 云端 TTS | 延迟，加上家里一票否决。WAN 挂了它也挂 |
| GPU 上跑 Whisper large | 和 Ollama 抢同一份 16 GB。LLM 首 token 变成「先去泡茶」 |
日常驾驶 Hugging Face speech-to-speech | 需要一份 Jetson PyTorch。我已经有 torch 2.11（PanoTwin）和 torch 2.8（DAP）。第三份是毁掉一个晚上的标准姿势 |
| 全天候开着 ASR | SenseVoice 便宜，但还没便宜到可以全天解码 16 kHz，同时还驻留一个 VLM |
| 让 LLM 心算、默背古诗 | 小模型会发明算术、拼错对仗。所以才有工具 |
活下来的设计是：用极小的唤醒模型把门，离线识别，GPU 上思考，CPU 上说话，麦克风旁边永远不要出现 PyTorch。
1.3 VoiceButler 是什么
一个 Python 进程（butler_voice）整段会话独占麦克风，走状态机：
只有 IDLE 应该 24/7 常驻。它的成本是 Zipformer INT8 的两个 CPU 线程。更重的东西都在唤醒之后才启动。
模块 2：硬件、内存，以及「不准碰 PyTorch」
2.1 这套件
| 部件 | 角色 | 为什么是它 |
|---|---|---|
| Jetson Orin NX 16GB（Seeed reComputer J4012） | CPU/GPU 统一内存、Ollama、整机其余部分 | 8 GB 塞不下 Gemma + 视觉栈。16 GB 是地板，不是奢侈 |
| Seeed reSpeaker Flex（XVF3800） | AEC / 降噪 / 波束成形 + USB 上的声源方位 | 远场厨房麦。DoA 是 vendor control transfer，不是神经网络 |

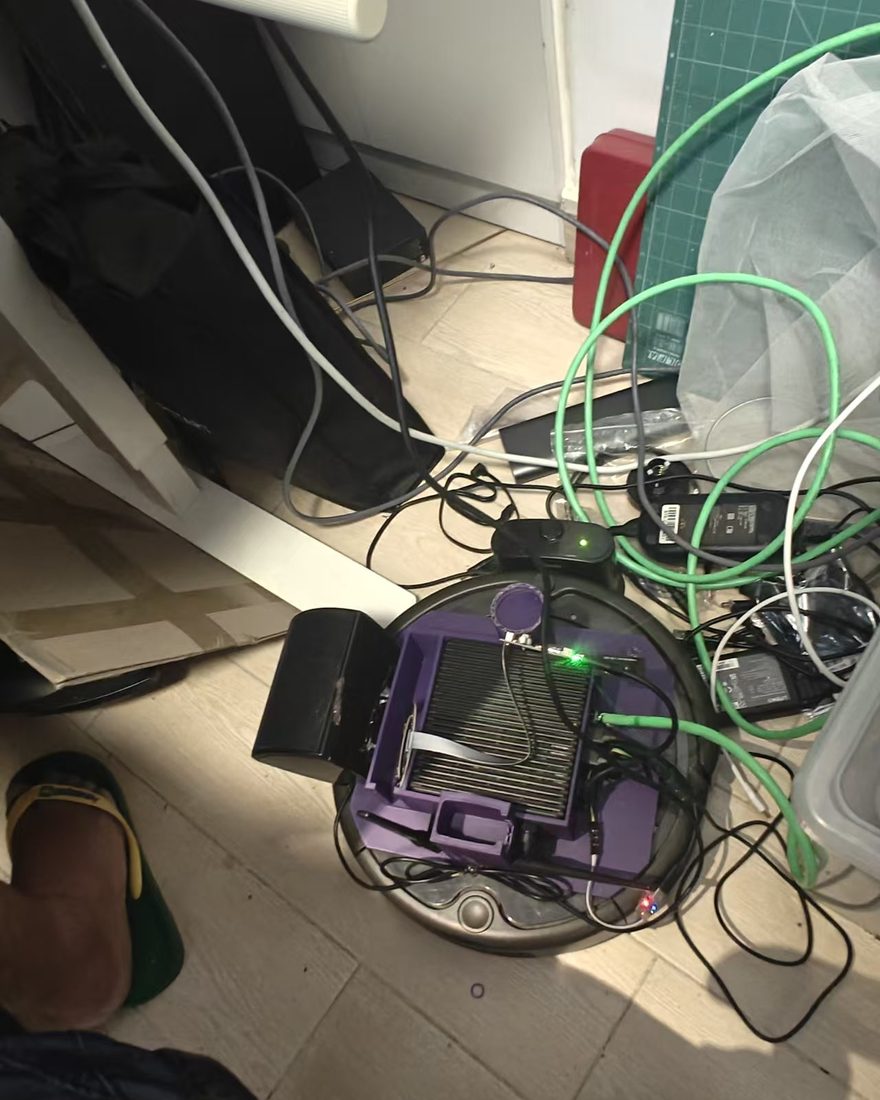

| USB 喇叭 | 播放 | 便宜。痛苦在于 XVF3800 拿不到它的 AEC 参考信号 — 见模块 8 |
| Roomba 底盘 | 转向说话人 | 开环差速，走 ws://127.0.0.1:8000/ws/control |

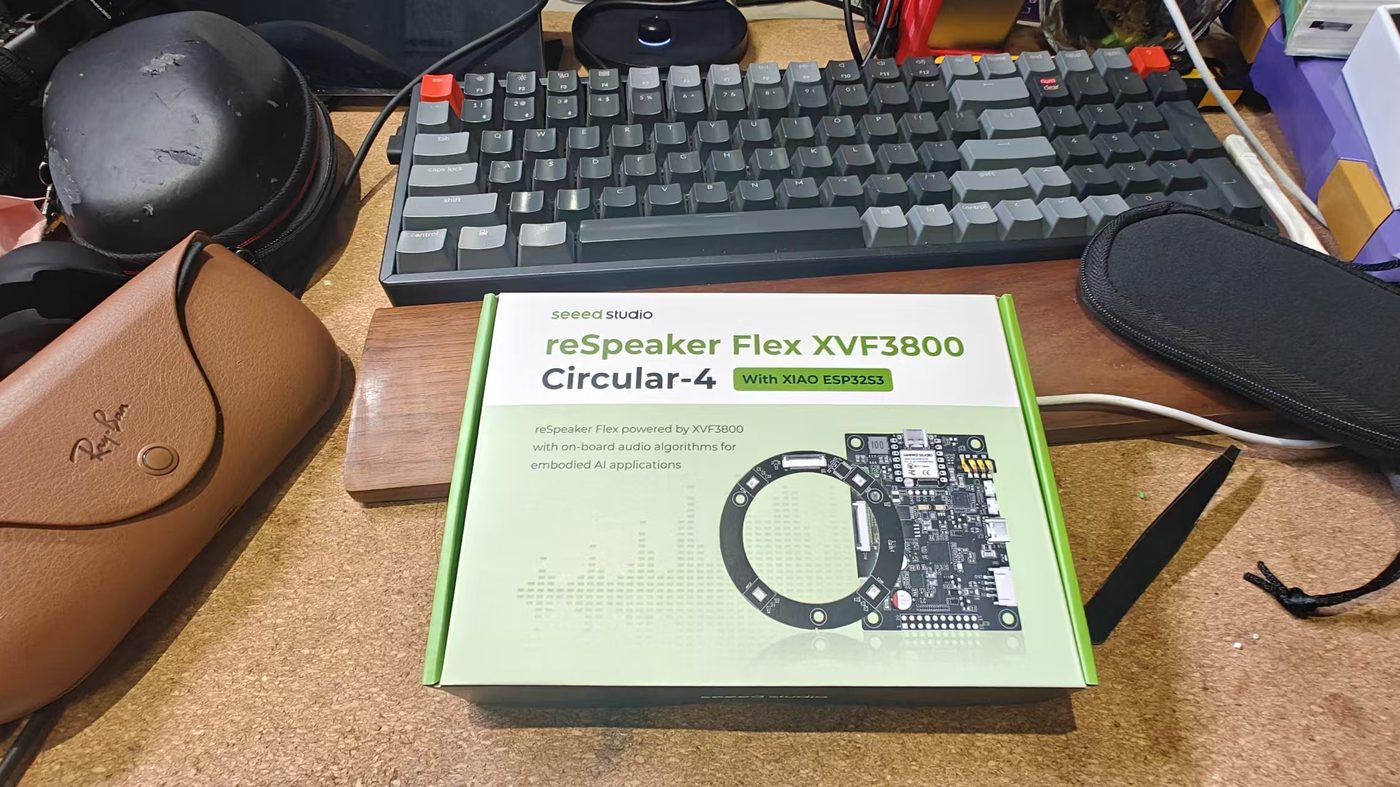

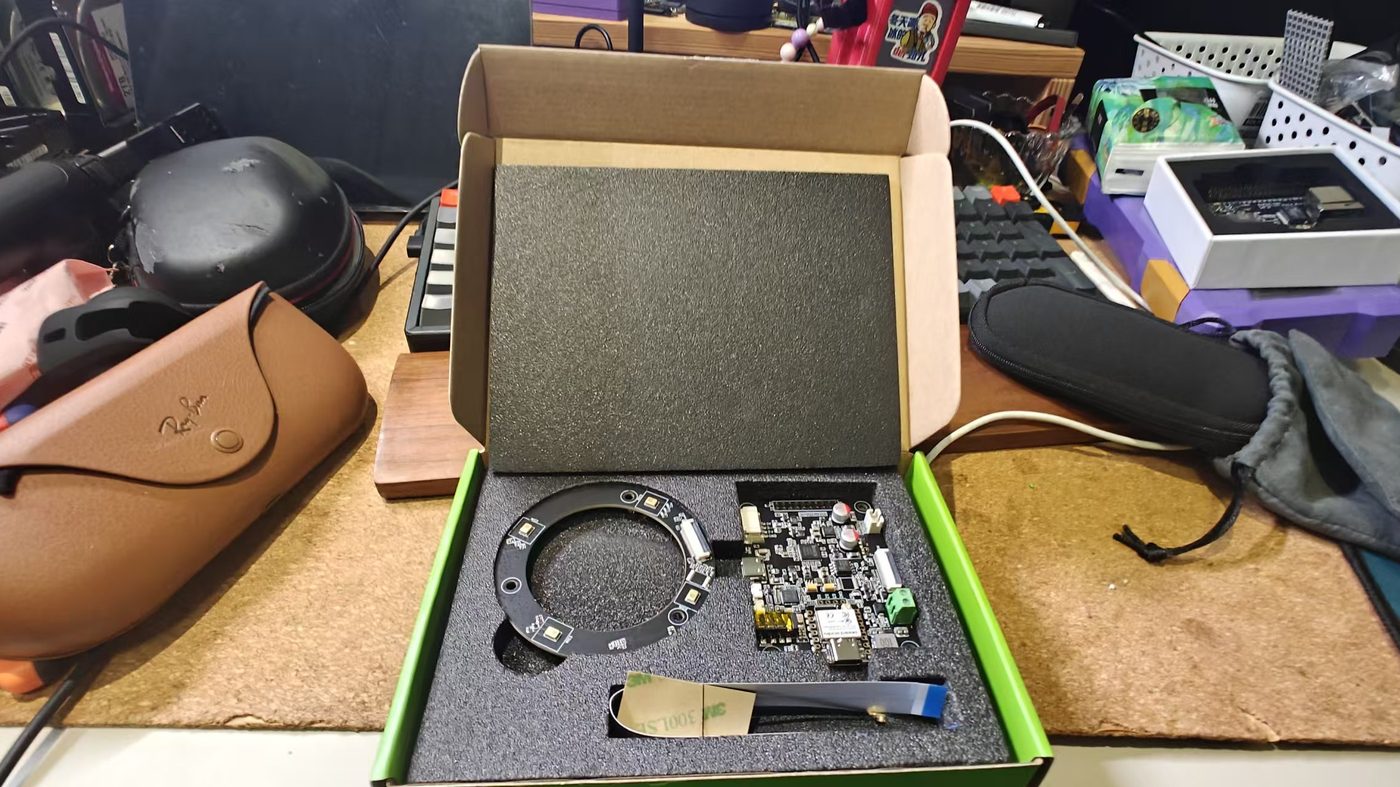

开箱那一刻我以为这是一支 USB 麦克风。盒子上是漂亮的 渲染图、荧光绿的 logo，没有 wiki 地址。要不是已经知道 Seeed 文档住在 wiki.seeedstudio.com，你面对的就是两块板加一根排线，下一步完全靠猜。
带 XIAO ESP32S3 的高配版出厂是给 XIAO 用的 I2S，不是 UAC 声卡。Jetson 想要的用法是 PortAudio 里出现 XVF3800，这只有两条路：
- 给 XIAO 做二次开发，走 I2S 跟 XVF3800 说话；或者
- 重新刷 XMOS 的 USB 固件，让阵列枚举成 USB 麦克风。刷写走 3.5 mm 旁边那颗 USB-C（XMOS 侧），不是 XIAO 那口。Seeed 自己的说明：reSpeaker Flex + XIAO、XVF3800 USB 阵列。
这是真门槛。我想要的是厨房里能用的远场耳朵，不是一个周末的 dfu-util。不带 XIAO 的便宜版，默认反而才是 USB 麦。
音频设备按 名字子串 匹配，永远不要按 ALSA 卡号。USB Hub 重新枚举之后，hw:2 就是另一件东西。
BUTLER_INPUT_MATCH=XVF3800
BUTLER_OUTPUT_MATCH=USB2.0 Device
BUTLER_SAMPLE_RATE=16000
BUTLER_BLOCK_MS=32
整个进程只开一条采集流。XVF3800 开两次会失败；在 KWS 和 ASR 之间关掉它会丢掉开头约 200 ms — 刚好够吃掉「你好」的第一个字。
2.2 16 GB 统一内存上的预算
这块板 没有独立显存。Ollama、TensorRT 深度、Python 堆全挤在同一份 16 GB 里。
| 常驻 | 住在哪 | 说明 |
|---|---|---|
Ollama gemma4:e2b | GPU / 统一内存 | 日常驾驶。热启动首 token 约 1.2 s |
Ollama gemma4:e4b | GPU / 统一内存 | 答得更好。PanoTwin / DAP 也在时不要加载 — OOM |
| SenseVoice INT8 + Zipformer KWS + Silero + Melo | CPU，ONNX Runtime | 不跟 GPU 抢 |
| PanoTwin / DAP（跑起来时） | GPU | 所以语音不准再占 CUDA |
语音虚拟环境 不要 --system-site-packages，不要 pip install torch。如果某份 README 让你 pip install sherpa-onnx[gpu]，在这台机器上忽略它。
我另外留了一个 hf-s2s-env，里面是 Jetson PyTorch，专门拿 Hugging Face speech-to-speech 做实验。那是实验室，不是生产。它也不能和 VoiceButler 抢麦克风。
2.3 磁盘上的模型（约 1.2 GB）
全部来自官方 sherpa-onnx releases：
| 模型 | 干什么 |
|---|---|
sherpa-onnx-kws-zipformer-gigaspeech-3.3M-2024-01-01 | 英文 BPE 关键词检出 |
silero_vad.onnx | 端点检测 |
sherpa-onnx-sense-voice-zh-en-ja-ko-yue-2024-07-17 | 多语种识别，我们钉死 language=zh |
vits-melo-tts-zh_en | 生产 TTS（这块板上快于实时） |
kokoro-multi-lang-v1_1 | 中英音质更好，更慢（6 线程 RTF 约 1.2） |
拉一次，已存在就跳过：
./scripts/fetch_models.sh
模块 3：一级一级做 — 真正的流水线
按这个顺序做。每一级都可以单独测。不要 从 LLM 开始。
3.1 唤醒词（KWS）
GigaSpeech Zipformer 是 英文 BPE 模型。关键词文件 不是 明文。"HEY BOSS" 会变成：
▁HE Y ▁BO S S
用模型自带的 bpe.model 跑 SentencePiece：
./s2s-env/bin/python scripts/make_keywords.py \
"HEY BOSS" "HEY BOT" "YO BUTLER" "HEY ROOMIE" "HEY DUSTY" "HEY JARVIS"
同一行可以追加每个词的 score（:）和 threshold（#）。运行时旋钮：
| 环境变量 | 车上的值 | 含义 |
|---|---|---|
BUTLER_KWS_THRESHOLD | 0.10（调过；库默认 0.25） | 越低越好唤醒，也越多误触发 |
BUTLER_KWS_SCORE | 1.5 | 给列表里短语加分 |
BUTLER_KWS_THREADS | 2 | 后面 TTS 还要核 |
命中之后 重置 KWS 流，同一句不能立刻再触发。然后离开 KWS。进入对话后，ASR 接着吃麦克风缓冲。
中文唤醒需要中文 KWS 模型。不要把「小爱同学」塞进英文 BPE 然后指望它工作。
现场探测：
./s2s-env/bin/python scripts/test_wake.py --threshold 0.15 --score 2.0
3.2 声源方位，然后转身

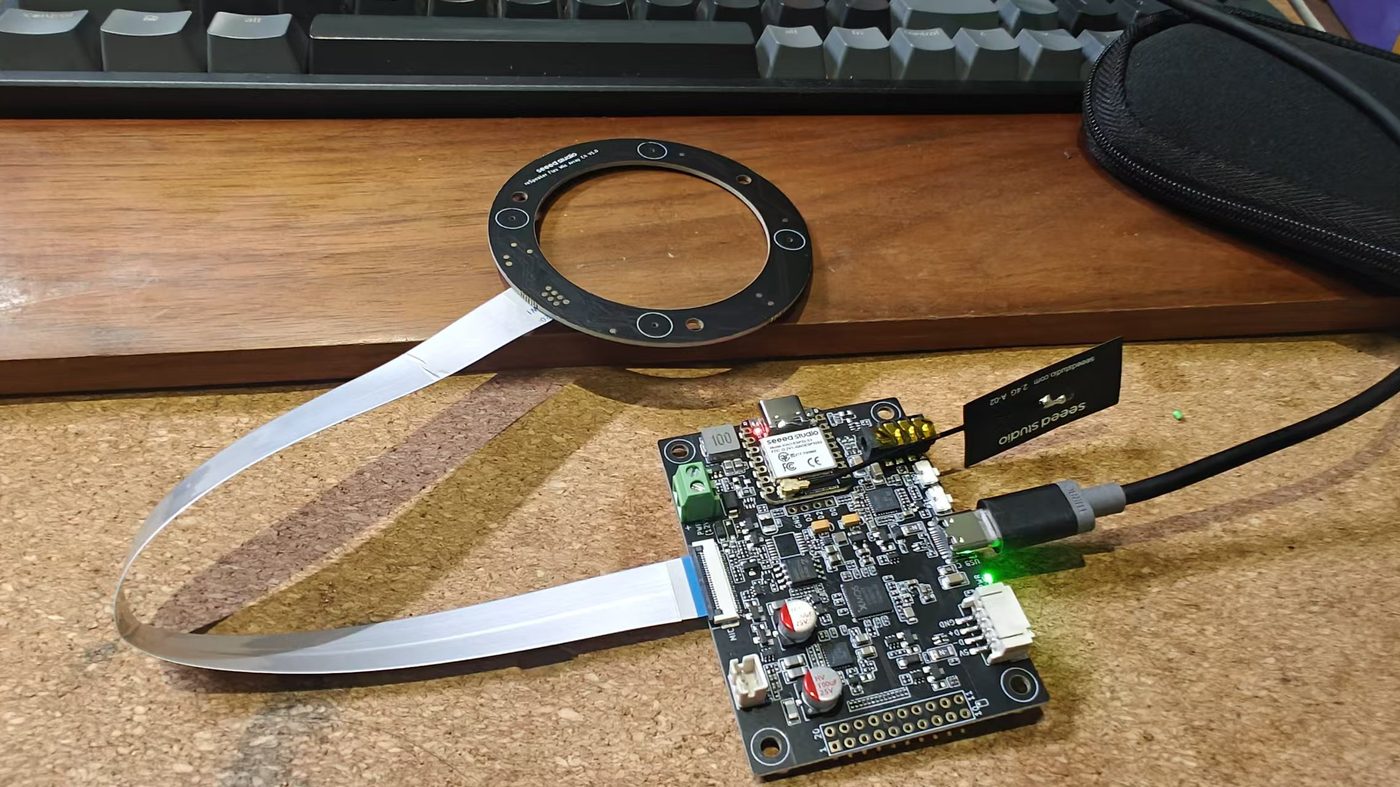

XVF3800 的方位角是 USB vendor 控制传输（resid=20，cmdid=18）：状态字节 + uint16 角度 + 是否有语音。没有神经网络，不占 GPU。
两个坑：
- 0/360 环绕。
[355, 358, 2, 5]的线性中位数大约是 180 — 车会背对着你。用 圆周中位数：先把圆周均值挪到 180°，再取普通中位数，再挪回来。 - 安装偏置。 芯片上的「零」不是底盘上的「正前方」。站在车正前方读方位角，写入
BUTLER_DOA_OFFSET_DEG。如果它总往反方向转，设BUTLER_DOA_SIGN=-1。
在唤醒附近开一个窗口（前 0.2 s、后 0.5 s）做估计，然后 后台线程 转身，同时播放唤醒应答（嗯？ / 在呢。）。用户应该先听到应答，轮子随后转完。
转向是轮距运动学的 开环。地毯打滑需要 BUTLER_ROOMBA_TURN_CAL = 指令角度 / 实测角度。下发 90°，用直角量一下，再更新。
./s2s-env/bin/python scripts/test_turn.py --watch
./s2s-env/bin/python scripts/test_turn.py --degrees 90
3.3 先 VAD，再 SenseVoice（不是流式 ASR）
sherpa-onnx 里的 SenseVoice 是 离线 的：你交给它一整句。Silero VAD 负责切端点。
| 旋钮 | 生产值 | 作用 |
|---|---|---|
BUTLER_VAD_THRESHOLD | 0.5 | 语音概率阈值 |
BUTLER_VAD_SILENCE_S | 0.45 | 句尾静音多久算说完（库默认 0.6 感觉拖沓） |
BUTLER_VAD_MIN_SPEECH_S | 0.25 | 滤掉点击 |
BUTLER_VAD_MAX_SPEECH_S | 15 | 硬上限，免得电视占着不放 |
这块 Orin NX、JetPack 6.2.1 上测到：SenseVoice RTF 0.058（4 个 CPU 线程）。两秒的句子远低于 150 ms 就能转写完。这就是 ASR 可以留在 CPU 上的原因。
语言钉在 zh，打开逆文本正则。SenseVoice 偶尔仍会吐英文 token；后面整条栈按「普通话优先」来接。
3.4 LLM 之前的三扇门
本地 2B 模型是回路里最慢、也最不值得信任的一段。封闭形式的话，绕开它。
1. 快捷回复。 你好 / hi / 在吗 映射到 缓存好的 TTS 片段。第一段音频是毫秒级，不是一次 GPU 往返。启动时预热 你好、好的、唤醒应答和告别。
2. 意图路由。 正则 + 几个解析器，先于 tool-calling JSON：
| 用户说 | 工具 | 为什么不交给 LLM |
|---|---|---|
前进半米 / 左转 | robot_control | 开车不能等一个可能只说「好的」然后原地不动的 2B 模型 |
我是小学生 | student_mode | 会话开关，不是聊天话题 |
三点五乘以七 | calculate | 小模型会发明算术 |
今天天气 / 帮我搜一下… / 开始巡逻 / 放首歌 | 天气 / 搜索 / 巡逻 / 音乐 | 要有根据 |
ASR 噪声也写进匹配器：是小学生（丢了「我」）仍然进学习模式；木江吟 仍然能找到《暮江吟》。
3. 告别。 再见 / 拜拜 / 退下 播一句现成的，清空对话历史，回到 IDLE。
剩下的才进 Ollama。
3.5 LLM：边流边切边说 — 不要等整段段落
Ollama 走 OpenAI 兼容的 /v1/chat/completions，再用原生 /api/chat 管 keep_alive。
Gemma 4 上真正关键的设置：
BUTLER_LLM_MODEL=gemma4:e2b
BUTLER_LLM_REASONING=none
BUTLER_LLM_KEEP_ALIVE=-1
BUTLER_LLM_MAX_TOKENS=256
BUTLER_LLM_HISTORY_TURNS=6
reasoning=none。 Gemma 4 默认先想再答。256 token 的预算会被思考吃光，喇叭一直安静。keep_alive=-1。 Ollama 默认 5 分钟驱逐。这块板冷加载大约 25 秒。钉住模型，隔几分钟 ping 一次，让它留在内存里。- 系统提示 必须禁止列表、Markdown 和表情，并且要求短口语句子。TTS 是一根管子，不是幻灯片。
只开流式还不够。Gemma 经常用 空格 而不是 。 切开中文。pop_speakable() 把这些当作可播边界：
。！？!?；;和换行是硬切- 汉字之间 的逗号或空白也切
- 大约 22 个汉字的硬上限，让 Melo/Kokoro 能开工
三条线程：
- 把 LLM 块推进文本队列。
- 把每一段可播文本合成进音频队列。
- 主线程一旦有第一段 PCM，立刻写到 USB 喇叭。
这就是「1.2 秒开始出声」和「等完整段话再做一次 TTS」的差别。
路由没拦住的工具调用，仍然走同一个客户端上的 OpenAI 风格 tools=。允许 2B 模型调 calculate / student_tutor / get_weather；提示词要求必须调的时候，不允许它跳过。
3.6 TTS：生产用 Melo，货架上放着 Kokoro
| 引擎 | 这块板上的 RTF | 用途 |
|---|---|---|
| MeloTTS zh_en（INT8 VITS） | 约 0.88 | 生产。快于实时，普通话够用 |
| Kokoro multi-lang v1.1 | 约 1.2（6 线程，24 kHz） | 中英都更好。等得起就设 BUTLER_TTS_ENGINE=kokoro |
LLM 热起来之后，TTS 是最慢的一环。把 BUTLER_TTS_THREADS 加高 — LLM 占着 GPU，CPU 核是闲的。缓存短于约 24 字的片段（问候、好的）。模型仍会偷偷夹带 []《》：，合成前剥掉，否则喇叭会把标点读出来。
整栈加载（KWS + ASR + TTS）：大约 11 秒。开机做一次，不要每次唤醒都做。
模块 4：工具，以及把 pypdf 打崩的课文辅导
4.1 工具面
只会聊天的音箱没有用。注册表故意很小：
| 工具 | 根据 |
|---|---|
robot_control | 网关 websocket，和底盘其余部分同一条路 |
start_patrol | 已有巡逻服务 |
get_weather | 真实天气 API，默认城市深圳 |
web_search | 在线搜索，最多 3 条，口播摘要 |
music_control | 本地文件；TTS 期间暂停，两条流水线不要抢 USB 喇叭 |
calculate | 解析表达式后 Python 求值，不是 LLM |
home_status | 配了 Home Assistant 就查；否则老实承认还没接上 |
student_mode / student_tutor | 会话 + 课本索引 |
4.2 背古诗失败是解析问题，不是向量模型问题
我把义务教育小学课本（ChinaTextbook）编进 SQLite FTS。第一次：pypdf + 480 字切块。然后机器人把拼音注音和注释当成诗句来背。
这些 PDF 是 电子版，不是扫描件。两个地雷：
- 拼音注音 在真正的字体里（
HanyuXi-JZ），ToUnicode 是垃圾（tWng、jKng）。pypdf把它们倒进正文。 - 双栏。 注释在 右侧。按页宽一半切开，会偷走标题最后一个字（
九月九日忆山东兄），或者把注释焊进诗里。
修法是 PyMuPDF 的版面解析：
- 丢掉拼音字体、脚注标记字号的 span。
- 在 注释左边缘 分栏，不是在页面正中。
- 把剩下的行收成语义单元：诗 / 注释 / 正文 / 目录。跳过目录和写字表。
- 索引这些单元。背诵走诗单元，不走滑窗。
把名篇写死在代码里是很诱人的补丁。下一册它就失效。去解析书。
仍然坏着的、需要老实说的： 一年级下册的诗是纯图（没有文字层），和部分科学扫描件一样。下一步是 OCR，不是假装换一个更强的 embedding。结构干净的 FTS 已经能报出三年级上册 7 首，并且背《山行》时不再混进注释。
口播列表最多六首，再加「还有 N 首」。追问（第一首、还有、谁写的）走会话状态，不是每次从头搜。
模块 5：在 Jetson 上从零拉起来（照抄）
假定已经是 JetPack 6.2、Python 3.10、Ollama 在提供 gemma4:e2b。
python3 -m venv s2s-env # 故意不要 --system-site-packages
./s2s-env/bin/pip install -r requirements.txt
# sherpa-onnx、sounddevice、fastapi、httpx、pymupdf……
# 这里不要 pip install torch
./scripts/fetch_models.sh
./s2s-env/bin/python scripts/make_keywords.py \
"HEY BOSS" "HEY BOT" "YO BUTLER" "HEY ROOMIE" "HEY DUSTY" "HEY JARVIS"
sudo cp deploy/udev/99-respeaker-xvf3800.rules /etc/udev/rules.d/
sudo udevadm control --reload-rules
sudo udevadm trigger --attr-match=idVendor=2886
run.sh 旁边的 .env（我车上的值）：
BUTLER_KWS_THRESHOLD=0.10
BUTLER_KWS_SCORE=1.5
BUTLER_WAKE_ACK=在呢。
BUTLER_TTS_ENGINE=melo
BUTLER_TTS_SPEED=1.05
BUTLER_VAD_SILENCE_S=0.45
BUTLER_LLM_MODEL=gemma4:e2b
BUTLER_LLM_REASONING=none
不说话的自检：
./s2s-env/bin/python scripts/selftest.py --play
日常：
./run.sh --serve # 助手 + :8010，给网页 VOICE 页
./run.sh --always-on # 跳过唤醒（只适合台架 — 全天烧 ASR）
./run.sh --no-roomba --no-doa

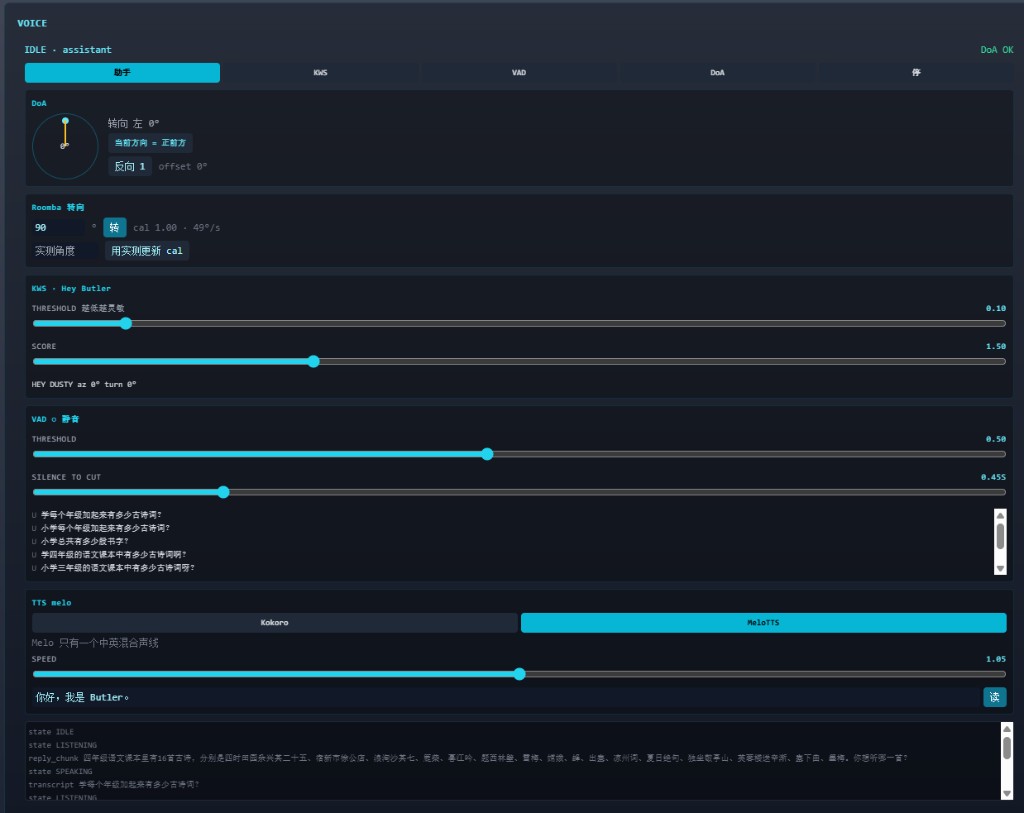

手机 UI 是现成的 Roomba-VLLM 网页，VOICE 页：实时唤醒命中、VAD 滑条、DoA 罗盘、90° 转向标定、TTS 音色选择。旋钮写回 .env。
模块 6：这块 Orin NX 16GB 上的实测（JetPack 6.2.1）
没有测过的数字我不会编。下表来自正在跑的机器。
| 环节 | 开销 |
|---|---|
| SenseVoice 识别 | RTF 0.058（4 个 CPU 线程） |
gemma4:e2b 首 token | 热 约 1.2 s，冷 约 25 s |
| MeloTTS | RTF 约 0.88 |
Kokoro v1.1 sid=3 | RTF 约 1.2（6 线程，24 kHz） |
| 进程启动时加载模型 | 合计 约 11 s |
首 token 之后如果仍觉得拖，先看 TTS 线程数，不要先换更大的 LLM。更大的 e4b 在这块 16 GB 板上、机器人其余部分已经加载时，起不来 — 它会 OOM。
模块 7：标定实验室（演示前先做这些）
一台没法标定的语音机器人是科幻展板。同一进程托管实验室模式，这样就不必再加载一份模型。打开 Roomba-VLLM 网页 → VOICE。旋钮会写回 .env。

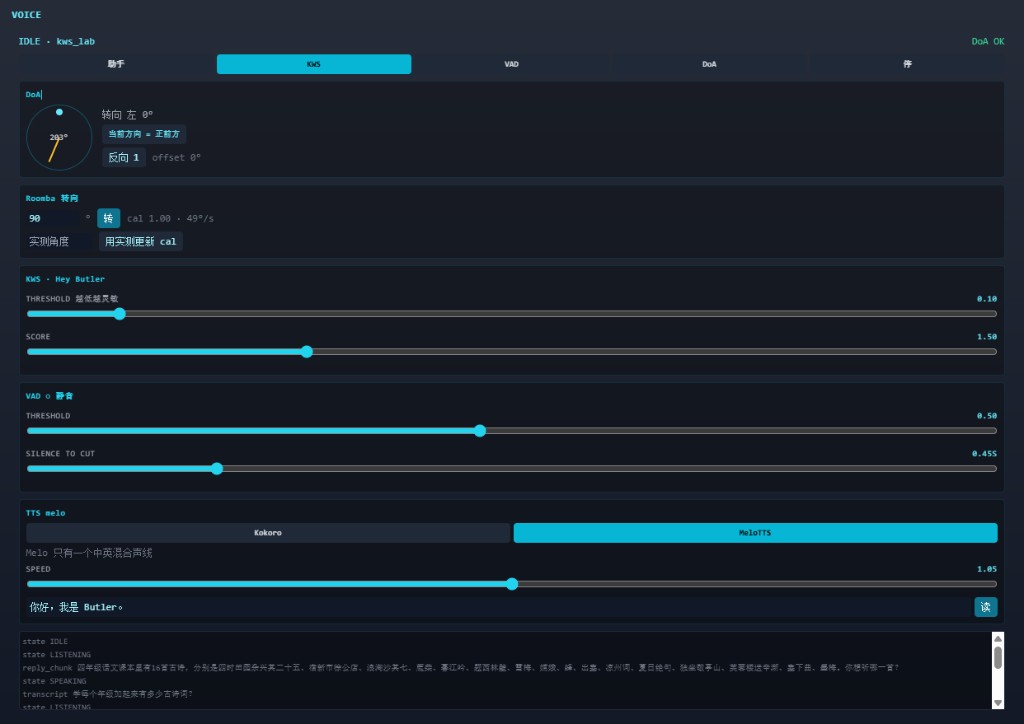

- KWS 实验室 — 喊唤醒词，看命中，拖阈值。停在「水壶不会唤醒、正常 Hey Boss 会唤醒」。

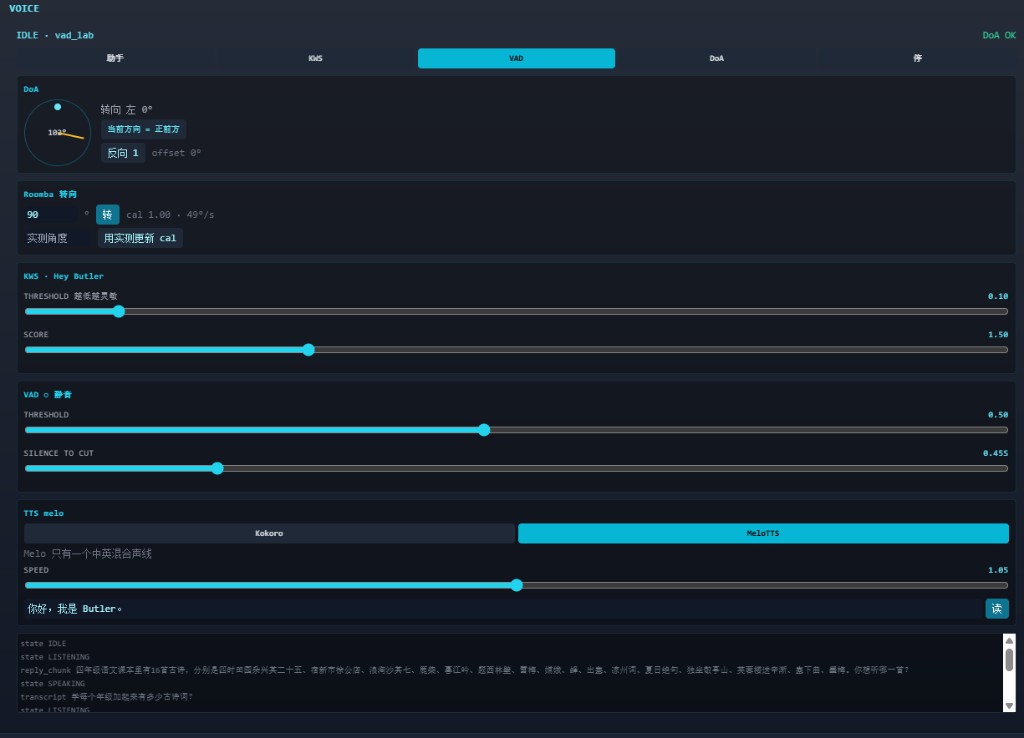

- VAD 实验室 — 说一句话，拖静音毫秒。太低：切开「谢谢」。太高：像客服一样干等那 0.6 秒。
- DoA 实验室 — 站在正前方，点「当前方向 = 正前方」，再走四分之一圈看罗盘。
- 转向实验室 — 下发 90°，实测，写入
BUTLER_ROOMBA_TURN_CAL。
在地毯上做，不要在桌上做。运动学在长毛地毯上会撒谎。
模块 8：已知限制（抄架构之前先读）
半双工。 XVF3800 从未把 USB 喇叭当作 AEC 参考，所以 Butler 说话时麦克风被忽略。插话需要把这条参考接上，或者做我还没做的 loopback。
开环转向。 我们这条路径没有轮速反馈。换地板要重新标定。
一只 USB 喇叭。 旧的 GStreamer 音频页和这个进程不能同时播。
英文唤醒，中文对话。 唤醒词是 GigaSpeech 英文。对话是普通话。这是模型限制，不是产品偏好。
纯图课文页。 索引里还没有 OCR。不要对孩子说扫描页上「没有」咏鹅 — 解析器根本没看见字形。
没有插话、没有声纹、没有多人分离。 一次一段对话，静音 12 秒回到 IDLE（BUTLER_CONV_TIMEOUT_S）。
模块 9：我会寄给昨天的自己的教训
1. 虚拟环境是安全装置，不是品味。 这台机器人上的语音是 ONNX + numpy。torch 一旦进 s2s-env，你总有一天会 pip install 一个轮子，把深度服务需要的 Jetson PyTorch 盖掉。把 venv 建干净。
2. 第一段音频胜过最好的音频。 缓存的「你好」、流式断句、22 字中文上限，对「它活着」的贡献，比把 Melo 换成 Kokoro 更大。
3. 路由先于工具， 工具先于 LLM。 2B 模型上的 tool-calling 是兜底。开车、算术、「我是小学生」不能指望模型碰巧吐 JSON。
4. 版面就是检索。 索引里如果是拼音注音，换 embedding 也救不了背诵。先修 PDF 解析。
5. 钉住 LLM，否则你就得承认那 25 秒的坑。 keep_alive 和预热 ping 是语音体验的一部分。
6. 给声卡起名字，不要记它的编号。 未来那个拔掉 Hub 的你会感谢现在的你。
7. 芯片更多的 SKU，不一定第一天就能用。 Circular-4 + XIAO 出厂是 I2S。USB 麦是固件选择，盒子不会告诉你。
模块 10：它和 PanoTwin 怎么挤在同一块板上
VoiceButler 是 耳朵和嘴巴。PanoTwin 是 带尺度的记忆。Roomba-VLLM 是 眼睛和巡逻。它们共用一块 Orin NX，这正是语音栈被禁止碰 CUDA 的原因。
下一步我会按这个顺序做，而不是按论文好看的顺序：
- 把 USB 喇叭的 AEC 参考接到 XVF3800，然后才做插话。
- 给纯图课文页上 RapidOCR。
- 可选的中文 KWS，让唤醒词也能是普通话。
- 这之后才考虑更大的 LLM，而且仅当 PanoTwin 不同时驻留。
插话做通之前，机器人会把话说完。那是硬件接线问题，被打扮成 NLP 问题。我把它标对了。
参考
- sherpa-onnx — 唤醒、VAD、SenseVoice、Melo、Kokoro，全部 CPU ONNX
- SenseVoice — 多语种识别
- Silero VAD
- Ollama — Jetson 上的本地 Gemma 4
- Roomba-VLLM — 这张嘴巴拧上去的底盘
- PanoTwin — GPU 为什么已经很忙
- reSpeaker Flex + XIAO wiki — 本该印在盒子上的那一页
- reSpeaker XVF3800 USB 阵列 wiki — DFU / USB 固件
