① 从官方 URDF 到第一个策略：Isaac Lab 仿真栈与指背滚币

系列第 1 篇 · 总览 · 下一篇 ② 真机 SDK 首次连通

黑客松开始前两天我们还没有实物手。能做的只有一件事：先把仿真栈搭起来，让手到的那一刻，策略、关节表、导出格式全都是现成的。这一篇是那两天的复盘，也是一份可以从零跟做的教程。任务选的是指背滚币（coin knuckle roll）——硬币平躺在指背上从食指滚到中指，一个看起来很酷、又足够小的手内操作。

---

0. 你需要什么

项	我们的配置	说明
GPU	RTX 4080 Laptop 12 GB	2048 个并行环境约占 4.5 GB；不要同时跑两个训练进程
系统	Ubuntu 22.04
Isaac Sim	6.0.1，装在 ~/isaacsim-env	自带 Python 3.12 venv
Isaac Lab	v3.0.0-beta2.patch1	clone 到仓库旁的 IsaacLab/，不 vendor
RL	RSL-RL（rsl-rl-lib ≥ 5.0.1）	PPO
手的模型	Rysen 官方 URDF（v0.2.0，BSD-3）	放到 assets/apex-hand-urdf/
代码	peterpanstechland/apexhand	本文所有路径以它为根

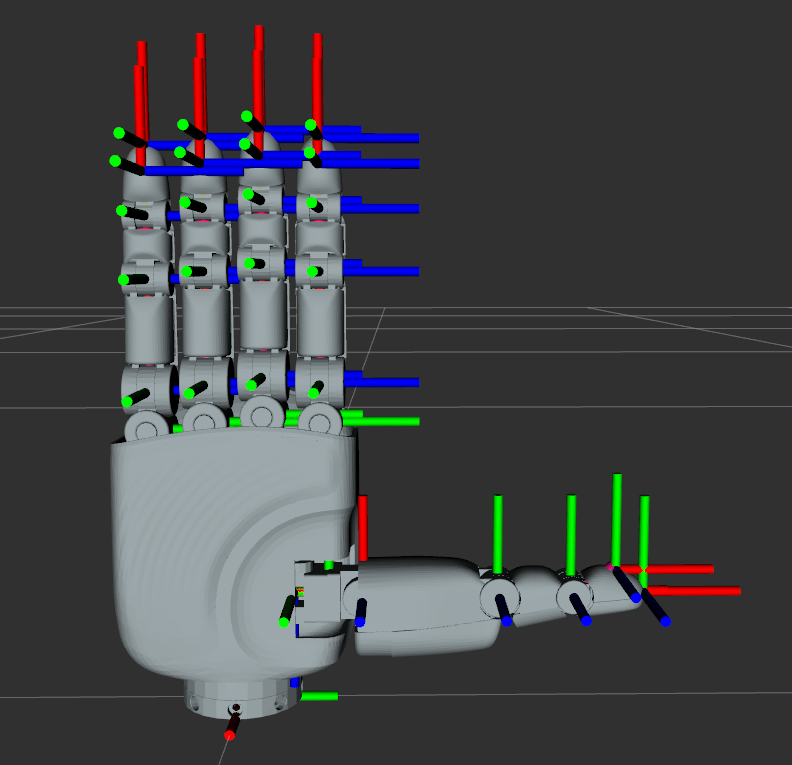

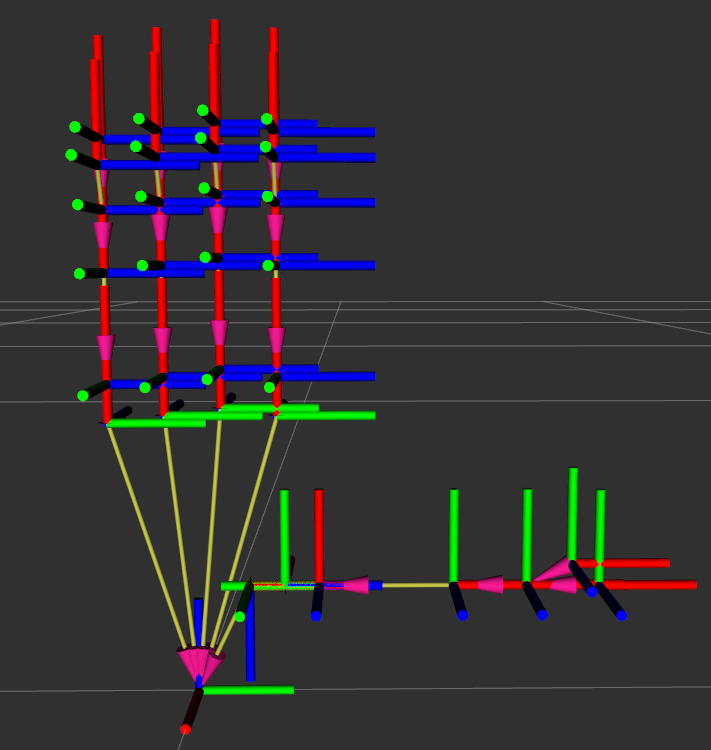

官方 URDF 自带坐标系图，后面所有"掌法向 / 指向"的讨论都基于它：

---

1. 环境：先把 Python 环境隔离干净

Isaac Sim 的 Kit 对 libstdc++、PYTHONPATH 极其敏感。我们这台机器上装着 ROS Humble 和 conda，第一次起 Kit 就报 GLIBCXX_3.4.30 not found。解法是一个 env.sh，每开一个终端 source 一次：

cd ~/Documents/apexhand
source env.sh

env.sh 做四件事：

1. 清掉 ROS / conda 污染的 PYTHONPATH、LD_LIBRARY_PATH；
2. 强制使用系统 libstdc++；
3. 激活 ~/isaacsim-env；
4. 设置 ISAACLAB_PATH、PIP_CONSTRAINT=constraints.txt、PYTHONPATH=.../source。

然后安装本仓库的扩展包，不要让 pip 去解依赖：

pip install -e . --no-deps

pyproject.toml 的依赖列表是空的，仿真和 RL 依赖全部来自 Isaac Sim / Isaac Lab 环境。constraints.txt 把 torch==2.11.0+cu128、warp-lang==1.13.0 等钉死。Isaac Lab 3.0 beta 里 packaging 在 isaacsim-core 与 isaaclab-rl 之间互相打架，遇到冲突保留 isaacsim 侧的版本。

Gate 1：Isaac Lab 本身能跑

python IsaacLab/scripts/environments/list_envs.py | grep -iE "cartpole|allegro|repose"
python IsaacLab/scripts/reinforcement_learning/rsl_rl/train.py \
  --task Isaac-Cartpole-v0 --headless --max_iterations 20
python IsaacLab/scripts/reinforcement_learning/rsl_rl/train.py \
  --task Isaac-Repose-Cube-Allegro-v0 --headless --num_envs 1024 --max_iterations 20

Allegro 1024 环境如果 OOM，就把 num_envs 降到 512——这一步也顺便告诉你这台机器的显存余量。

---

2. 资产：URDF → USD，和一个会吃掉指尖的开关

bash scripts/convert_apex_urdf.sh      # 左右手各转一次 -> assets/apex/usd/{right,left}/
python scripts/inspect_apex.py --headless
python scripts/generate_coin_stl.py    # 半径 16 mm、厚 4 mm 的 PΛN 币

硬性禁忌：不要给 URDF 转换器加 --merge-joints。 合并固定关节会把 *_pad、*_tip 这些坐标系一起合掉，后面指腹观测、指尖位置、真机对齐全都会坏。我们踩过一次，症状是 inspect_apex.py 数出的 pad / tip 少了一半。

Gate 2：USD 完整——左右手都要解析出 21 个关节、5 个 pad、5 个 tip。

2.1 PhysX 不执行 mimic 关节

Apex 的 URDF 用 <mimic> 把 5 个被动关节（四指 DIP *_j3、拇指末节 thumb_j4）1:1 绑到源关节上。Isaac Sim 6 把它写成 newton:mimic* 属性，PhysX 不认。转出来直接训，这 5 个关节就是自由关节，指尖会软掉、耷下来。

我们的解法是一个自定义动作项 ApexCoupledEMAAction（source/pan_dexterous_lab/tasks/coin_roll/mdp/actions.py）：策略输出 16 维，动作项在应用时把源关节的目标复制给耦合关节，同时把被动关节的位置直接写进仿真：

def apply_actions(self):
    super().apply_actions()
    coupled_targets = self.processed_actions[:, self._src_slot]
    self._asset.set_joint_position_target_index(target=coupled_targets, joint_ids=self._cpl_ids_t)
    src_q = self._asset.data.joint_pos.torch[:, self._src_ids_t]
    self._asset.write_joint_position_to_sim_index(position=src_q, joint_ids=self._cpl_ids_t)

真机上这 5 个关节由固件耦合，也不应该单独下发——仿真和真机在这一点上是一致的。

2.2 动作的原点是默认姿态，不是行程中点

Isaac Lab 自带的 EMAJointPositionToLimitsAction 会把 action=0 映射到每个关节行程的中点。对灵巧手来说这是一个紧握的姿态，指背桥面是斜的，硬币一放就滚掉。我们改成相对默认姿态的有界增量：

target = default_joint_pos + action * scale   →  EMA(α=0.6)  →  clamp 到 soft limits

这样策略初始的零均值高斯输出对应"标定好的掌心朝下姿态"，硬币能待住，训练才有起点。

Gate 3：耦合动作

python scripts/check_action.py --headless

它对动作空间施加 0 / +1 / −1，检查动作维度是 16，5 个被动关节与源关节 1:1 跟随、误差接近 0。

2.3 关节表只有一份

source/pan_dexterous_lab/assets/joints.py 是关节名的唯一真相源。策略输出第 i 维永远对应 ACTUATED_LOGICAL[i]，真机映射走同一张表，任何地方都不允许出现裸的整数下标：

ACTUATED_LOGICAL = [
    "thumb_j0", "thumb_j1", "thumb_j2", "thumb_j3",
    "index_j0", "index_j1", "index_j2",
    "middle_j0", "middle_j1", "middle_j2",
    "ring_j0", "ring_j1", "ring_j2",
    "pinky_j0", "pinky_j1", "pinky_j2",
]
COUPLED_LOGICAL        = ["thumb_j4", "index_j3", "middle_j3", "ring_j3", "pinky_j3"]
COUPLED_SOURCE_LOGICAL = ["thumb_j3", "index_j2", "middle_j2", "ring_j2", "pinky_j2"]

第 ② 篇会讲真机侧怎么按路径加载这同一个文件。

---

3. 任务几何：掌心朝下，币在指背

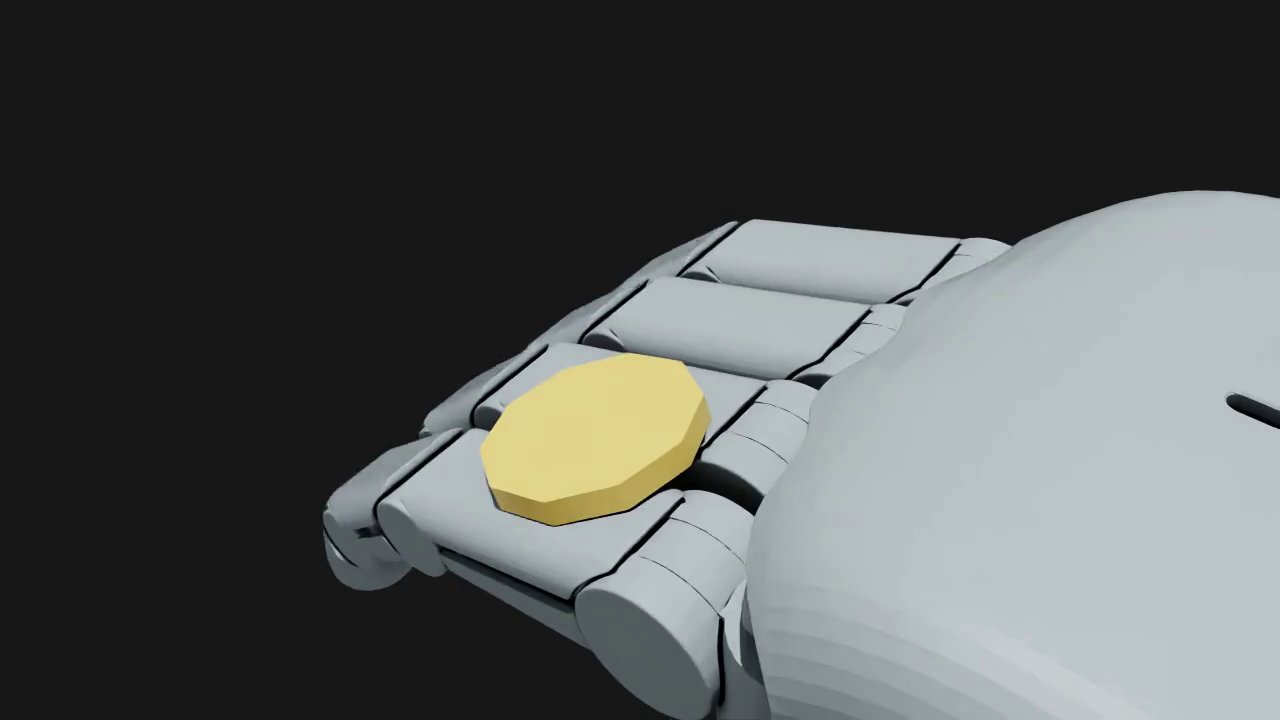

第一版我们把任务理解反了：掌心朝上、指腹托币。训了一轮才发现参考动作（Coin knuckle roll）是掌心朝下、硬币在指背上翻。纠正后的几何（assets/apex_cfg.py）：

• 掌心朝下的 root 四元数 (0.7071068, 0.0, -0.7071068, 0.0)——注意 Isaac Lab 3.0 的四元数是 (x, y, z, w)，别按 wxyz 读；
• 硬币座位：knuckle link1 / link2 中点 + 世界 +Z 偏移 13 mm（用 body-local 偏移会偏到指缝里）；
• enabled_self_collisions=False：Apex 的触觉外壳在零位就互相重叠，开自碰撞 PhysX 会直接发散；
• 于是必须另外防穿指：外展关节 *_j0 的动作缩放钳到 0.04，再加一项 finger_crossing 惩罚（权重 −20）。

---

4. 课程：Stage A 托住，Stage B 传递

Gym id：PAN-CoinHold-Apex-v0 / PAN-CoinTransfer-Apex-v0，各有一个 -Play-v0（少环境、关噪声、无超时）。

4.1 观测与动作

项	含义
joint_pos / joint_vel	16 个主动关节，按限位归一化
object_*	硬币位姿与线 / 角速度
fingertip_pos	指尖世界坐标
coin_to_knuckle	硬币相对指背接触点
last_action	上一步动作

训练时观测加高斯噪声（enable_corruption=True），Play 关掉。动作空间 [-1, 1]^16，经上面的默认姿态偏移 + EMA。PPO：actor / critic 都是 [512, 256, 128] + ELU，num_steps_per_env=24，自适应学习率，entropy_coef=0.002。

4.2 Domain Randomization

随机项	Stage A	Stage B
手的摩擦	0.7–1.3	同
手的质量 scale	0.95–1.05	同
关节刚度 / 阻尼	0.8–1.25	刚度 0.3–3.0
硬币摩擦	0.55–0.90	同
硬币质量 scale	0.85–1.15	0.4–1.6

Episode：Hold 约 3 s，Transfer 约 5 s。控制频率 dt=1/240，decimation=4 → 60 Hz，和后面真机回放一致。

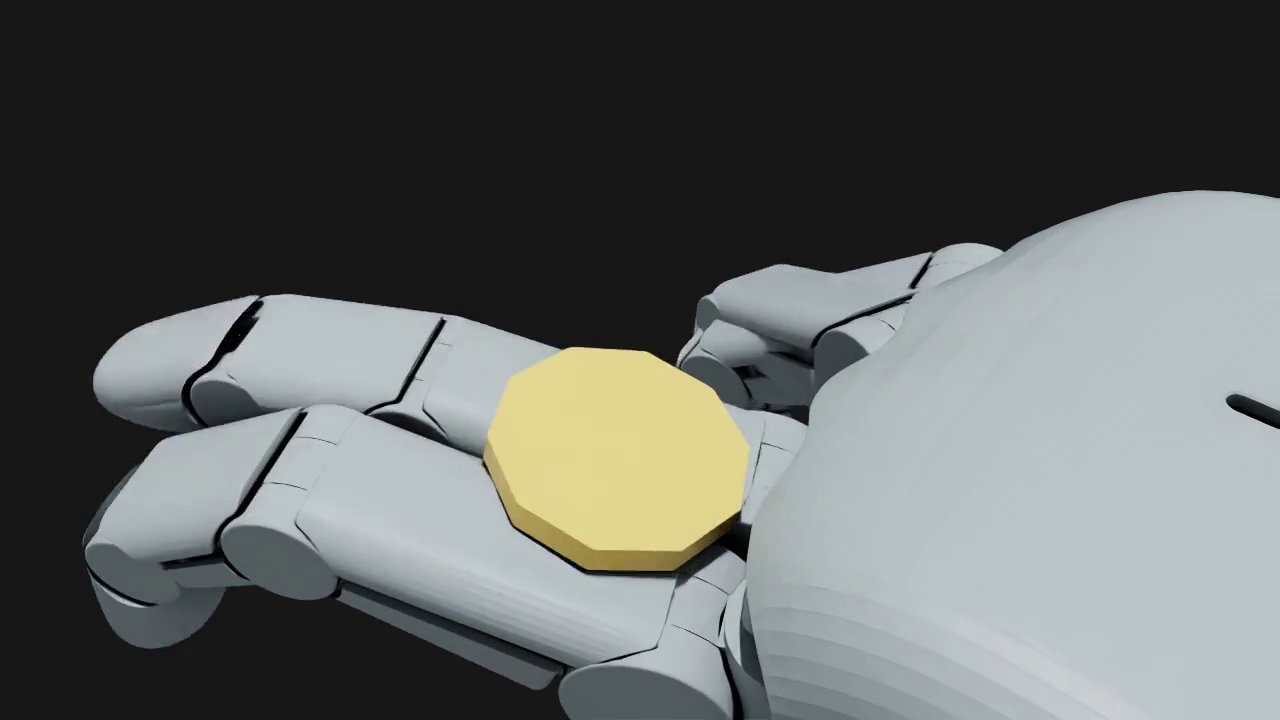

4.3 Stage A 的两个坑

1. success 恒为 0。 最初的成功判据没法触发。改成"撑满 ≥150 个控制步 + 最后 30 步稳定"，并写了独立评估脚本 scripts/eval_hold.py。

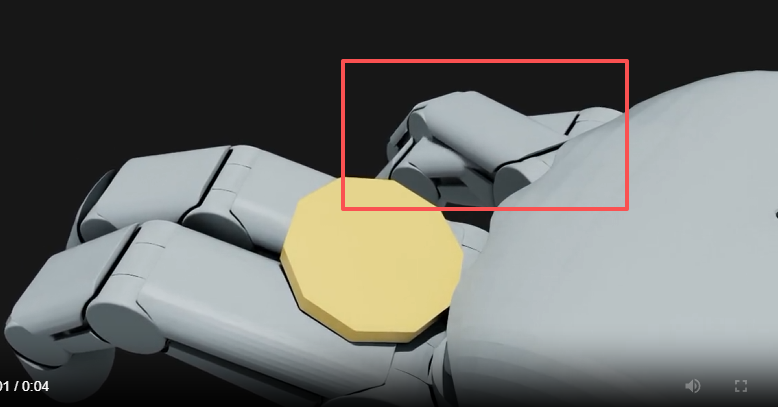

2. 手指交叉穿模。 自碰撞关掉之后，策略第一反应是把两根手指穿过对方来夹住硬币——分数很高，动作作弊。这就是外展钳制 + finger_crossing 的来历。

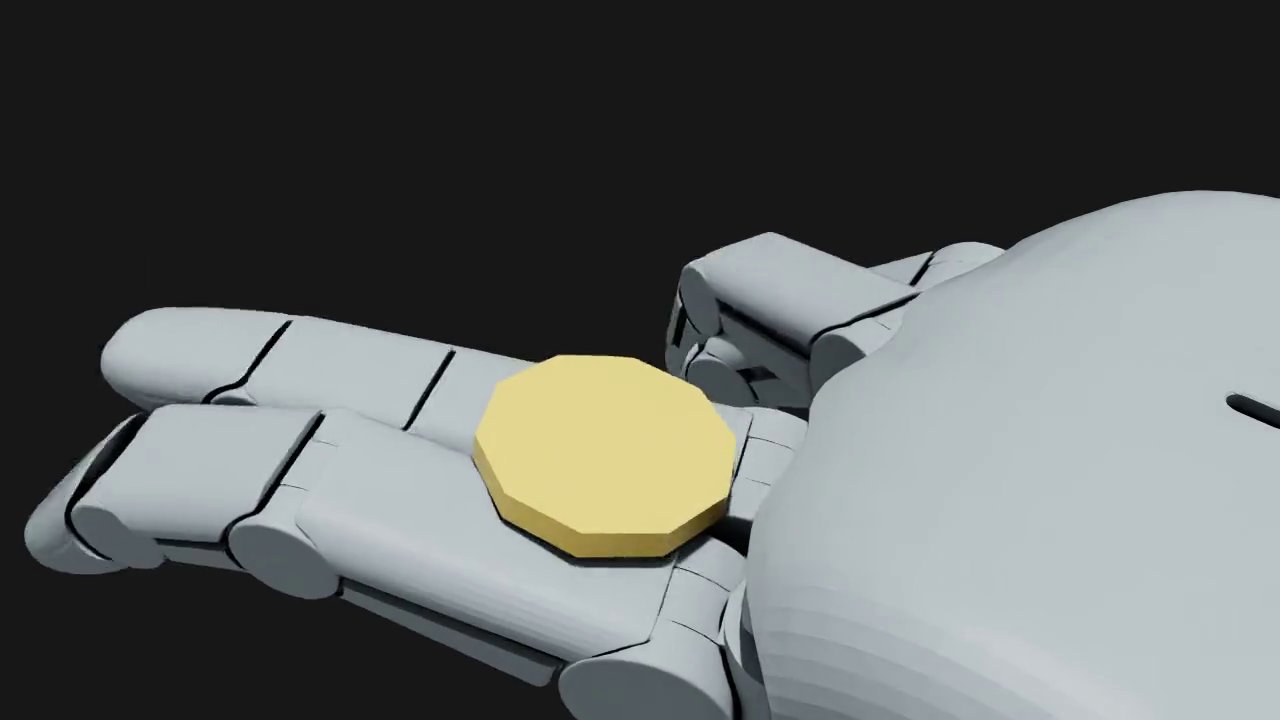

命令：

python scripts/train.py --task PAN-CoinHold-Apex-v0 --headless \
  --num_envs 2048 --max_iterations 1500 --seed 42
python scripts/eval_hold.py --num_envs 64 --episodes 2 \
  --checkpoint logs/rsl_rl/pan_coin_hold/2026-09-04_04-20-40/model_100.pt

结果：离线 eval success 100%。有意思的是我们最后用于热启动的是 model_100 而不是训满的 model_1499——后者 success 仍高，但动作标准差上升、指缝越收越紧，热启动反而不干净。训得久不等于更好用。

4.4 Stage B：一轮被 hack，一轮重平衡

第一轮传递训练 success≈0，回放一看：策略在原地转硬币刷分。原因很清楚——hold_ok≈0.95 每步都给，加上没封顶的 roll_rotation≈6，两项把 progress 完全压死，策略根本不需要移动硬币就能拿高分。

重平衡后的 TransferRewardsCfg（coin_roll_env_cfg.py + mdp/rewards.py）：

项	旧	新	说明
hold_ok	每步正奖励	0	托住是前提，不是目标
progress	小	8	前向 Δφ + 朝目标相位 ≈0.55 的稠密项
roll_rotation	无封顶	0.5，ω 封顶且必须有横向前进才计分	堵死原地转
slip	—	−2
success	—	50
座位距离	单桥	coin_bridge_distance：index-middle / middle-ring 两桥取 min

python scripts/train.py --task PAN-CoinTransfer-Apex-v0 --headless \
  --num_envs 2048 --max_iterations 2000 --seed 42 --resume \
  --checkpoint /ABS/PATH/pan_coin_hold/2026-09-04_04-20-40/model_100.pt

续训一定要用绝对路径 + --resume，rsl_rl 会从 ckpt 记录的 iteration 再加 max_iterations。三段续训（rebalance_v2 → _cont → _fin）到 model_2099。

离线评估（scripts/eval_transfer.py，128 env × 4 ep = 512 次）：

指标	值
transfer_success	61.5%（315/512），门闸 >50% 通过
phase_at_success	均值 0.544（p10 0.521 / p90 0.572）
drop	0.4%（2/512）
手指最小间隙	0.4 mm（有挤压风险）
最大外展	0.44 rad

model_2099 的 15 秒回放。手指动作偏大、指缝偶尔收紧，但硬币确实在指背上从食指走到了中指。

---

5. 回放、评估、导出

日志目录：

logs/rsl_rl/<experiment_name>/<YYYY-MM-DD_HH-MM-SS>[_run_name]/
├── model_*.pt
├── params/            # env.yaml / agent.yaml：当时的完整配置
├── videos/{train,play}/
└── exported/          # policy.onnx / policy.pt / joint_map.json

# 回放并录像（5 s ≈ 300 步，15 s ≈ 900 步）
python scripts/play.py --task PAN-CoinTransfer-Apex-Play-v0 --num_envs 1 \
  --checkpoint /ABS/PATH/model_2099.pt --video --video_length 900 --headless

# 导出给真机
python scripts/export_onnx.py --task PAN-CoinTransfer-Apex-v0 --headless \
  --checkpoint /ABS/PATH/model_2099.pt

export_onnx.py 产出两样东西：policy.onnx，以及 joint_map.json——里面有任务名、checkpoint、16 个主动关节的顺序、耦合关系、动作缩放、EMA α、60 Hz 标注，后来又加进了观测的逐项布局。禁止事后重排 joint_map 里的索引。 这份文件是第 ⑤ 篇所有 sim2real 工作的基础。

DISPLAY 常为空的机器用 --video --headless 就够；有桌面时 --viz kit 需要先 pip install --no-deps -e IsaacLab/source/isaaclab_visualizers，否则报 visualizer(s) ['kit'] could not be configured。

---

6. 给不懂 RL 的人：WebUI

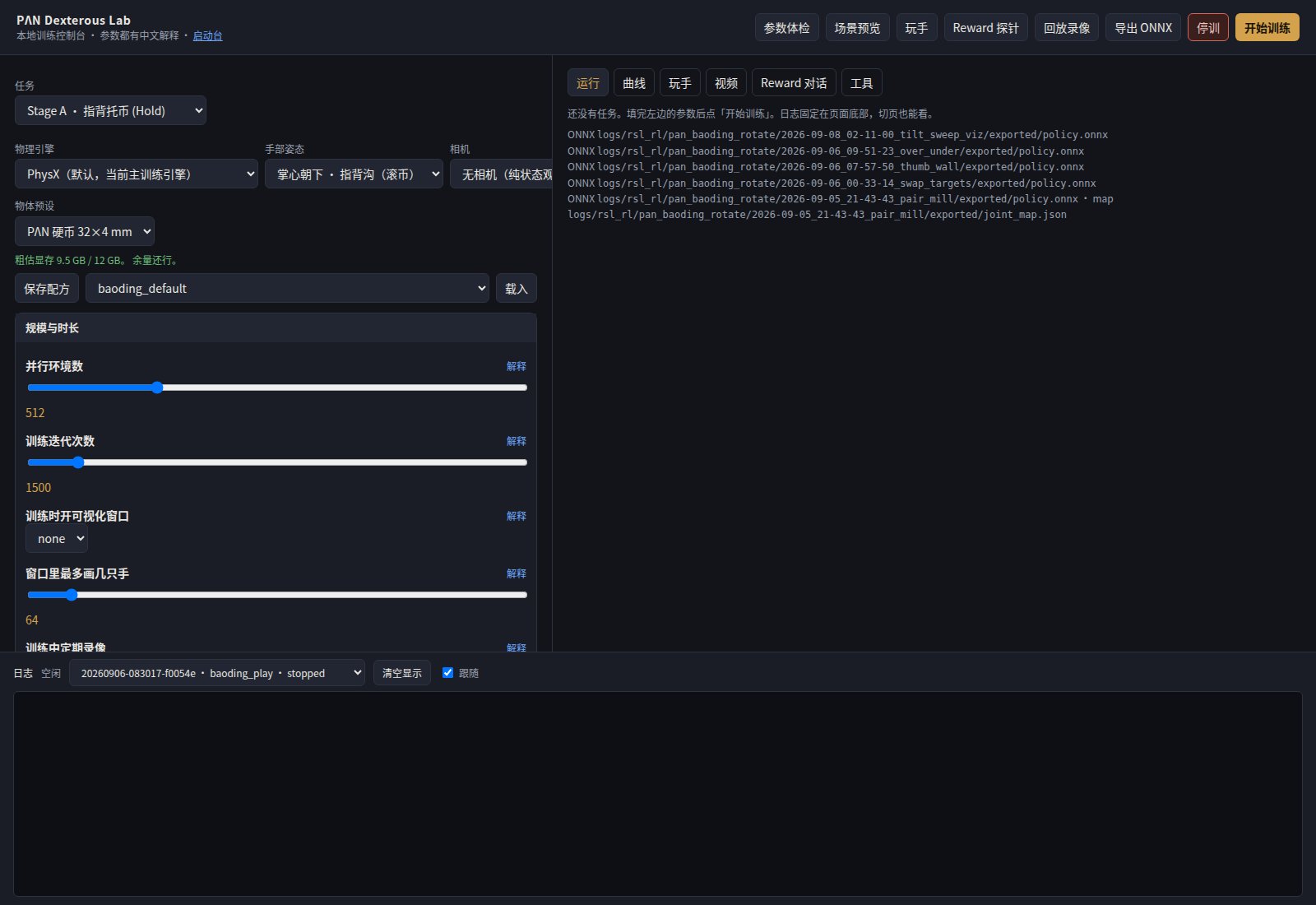

黑客松队伍里不是每个人都读过 PPO。我们做了一个本地网页，把 200 多个参数连同"调大 / 调小会怎样、新手建议"暴露出来：

source env.sh

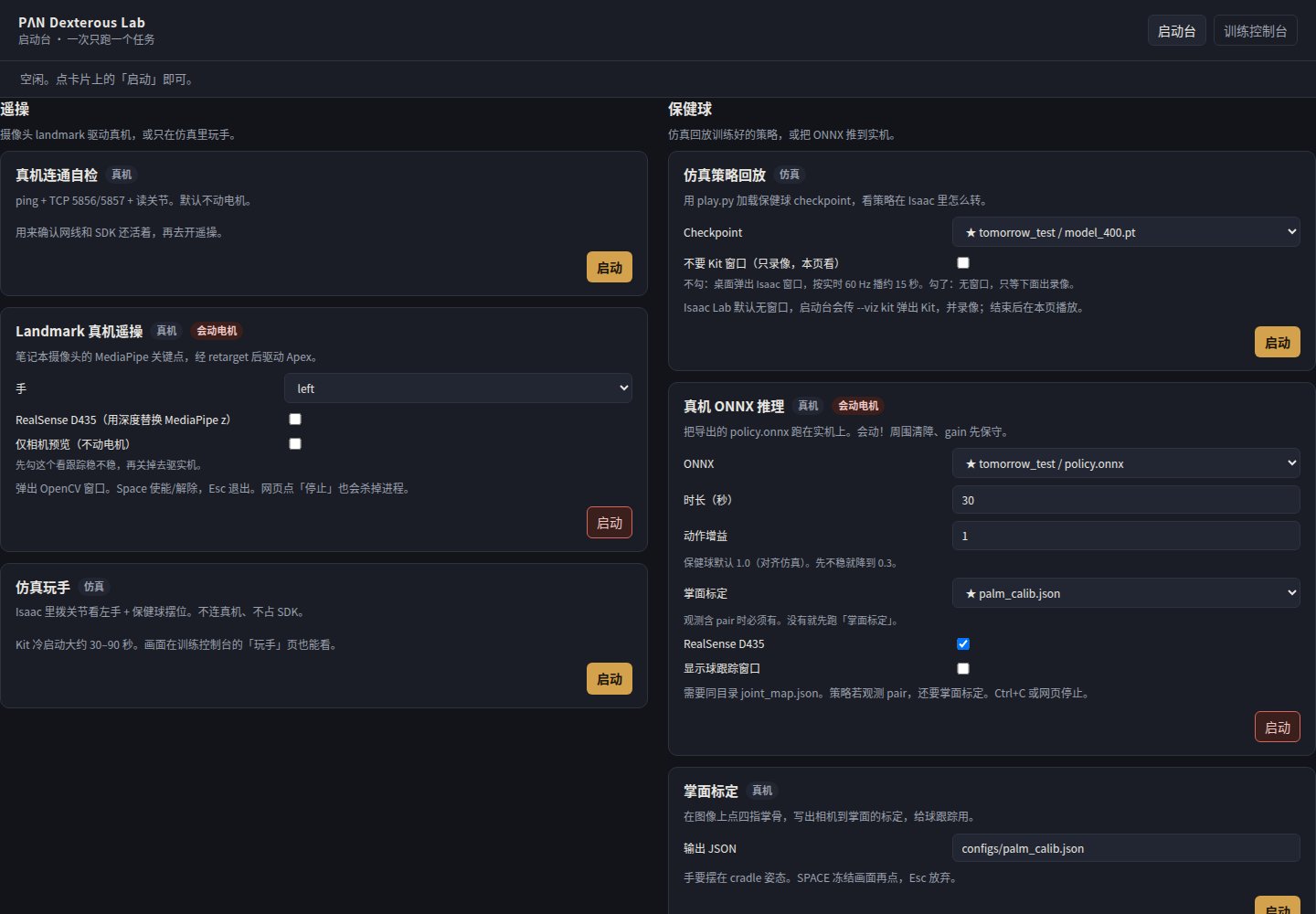

python -m webui        # http://127.0.0.1:8090  首页是启动台，/console 是训练控制台

控制台能做的事：

1. 左侧选任务、物理引擎（PhysX / Newton）、手部姿态、物体预设（pan_coin_32mm、baoding_38/45/50mm、cube_60mm…）、相机；
2. 参数体检：红色是硬错误（比如小批次不能整除），黄灯是"你可能没意识到"；

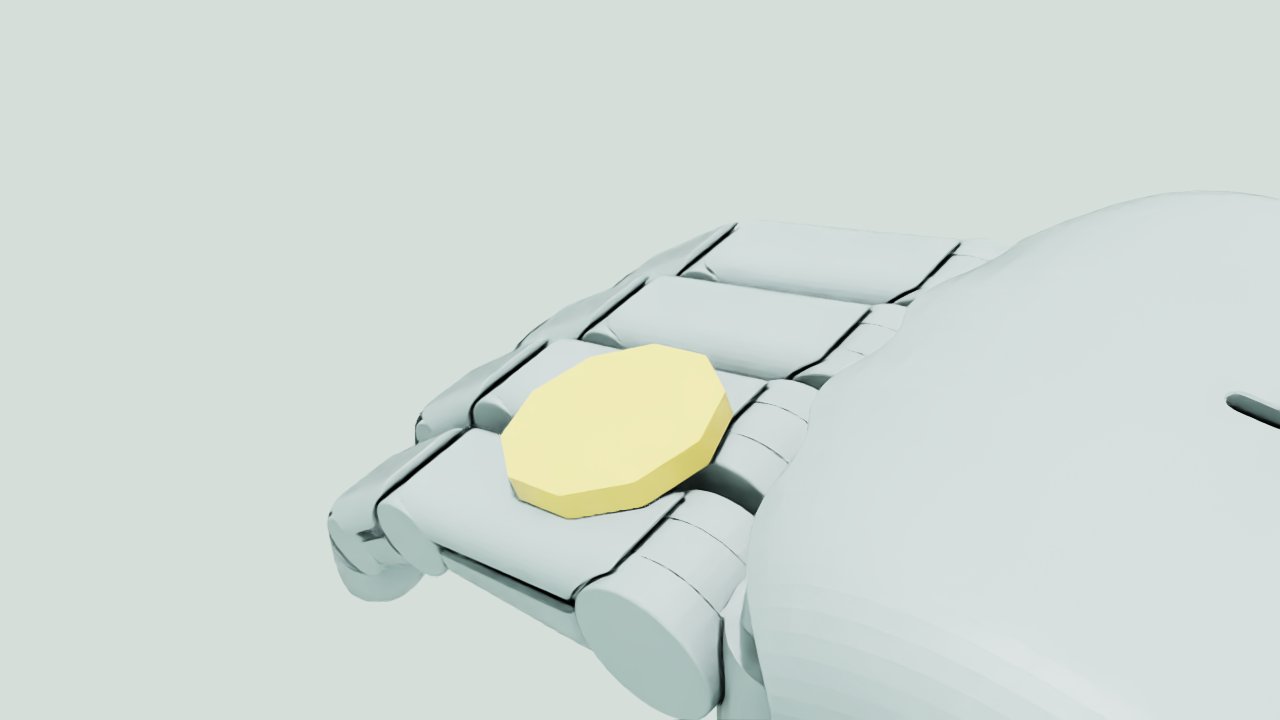

3. 场景预览只 spawn 几步，写一张 scene.png；玩手开一个环境的交互仿真，拖滑条拨关节；
4. Reward 探针跑 100 步随机动作，列出每项均值 / 方差 / 是否死项——Stage B 那个被 hack 的奖励，用它一眼就能看出 roll_rotation 的量级不对；
5. 自然语言奖励：接任意 OpenAI 兼容 API，用中文描述行为 → 生成 user_rewards.py → 静态检查 → 1 环境 headless 自检 → 你审阅通过才写入，默认权重 0；
6. 配方保存在 configs/recipes/*.yaml，Hold 正常结束可自动 --resume 串 Transfer。

一次只能跑一个任务——真机、摄像头、12 GB 显存三样都互斥，启动台会拒绝第二个"开始"。

---

7. 踩坑清单

1. Hold success 恒为 0 → 成功判据改为"撑满 ≥150 步 + 末 30 步稳定"。
2. action=0 映射到关节行程中点 → 改为相对 default_joint_pos 的偏移。
3. 手指交叉 + 自碰撞必须关 → 外展钳 0.04 + finger_crossing −20。
4. 硬币出生穿模 / 弹飞 → max_depenetration_velocity=1.0、reset_coin_on_knuckles、关节 jitter 0.05。
5. 座位偏移用 body-local 会偏到指缝 → 用世界 +Z。
6. 续训必须用绝对 --checkpoint + --resume。
7. 12 GB 上别并行两个 train.py（我们误开过双进程，两个都慢得像卡死）。
8. --merge-joints 会吃掉 pad / tip。
9. Isaac Lab 3.0 四元数是 (x, y, z, w)。
10. scripts/train.py 顶层不能 import pan_dexterous_lab...mdp（会先于 Kit 拉起 USD → free(): invalid pointer），要用就在函数里 import；AppLauncher 必须在 Hydra 环境注册之前。

8. 文件速查

模块	路径
手 / 币资产	source/pan_dexterous_lab/assets/apex_cfg.py、joints.py、token_cfg.py
环境与奖励权重	source/pan_dexterous_lab/tasks/coin_roll/coin_roll_env_cfg.py
MDP（观测 / 奖励 / 事件 / 动作）	source/pan_dexterous_lab/tasks/coin_roll/mdp/
PPO 配置	.../config/apex_hand/agents/rsl_rl_ppo_cfg.py
训练 / 回放 / 评估 / 导出	scripts/train.py、play.py、eval_hold.py、eval_transfer.py、export_onnx.py
自检	scripts/check_action.py、inspect_apex.py
WebUI	webui/

下一篇：② 真机 SDK 首次连通——手到了，第一件事不是让它动，是让它不动。
