④ 赛道二：让仿真教手盘核桃

系列第 4 篇 · 上一篇 ③ · 总览 · 下一篇 ⑤ 保健球 Sim2Real 与复盘

赛道二的题目是"盘核桃"：像玩保健球一样，让两颗小球在掌心里互相绕着转。9 月 5 日 15:08 我们在遥操作刚通的兴奋里接下这道题，从此每一轮训练都会托、几乎都不转。这一篇把九轮实验、每轮为什么作废、以及 9 月 8 日那个"手放错方向了"的顿悟原原本本写出来。这是一篇进行中的教程——结尾的安装角扫描还在跑。

我们的参考动作：我自己的手，两颗 30 mm 木球，5 秒。所有几何数字都是从这段视频和这两颗球量出来的。

主办方还给了一段官方 Apex 示范：光学平台上的左手、两颗镜面钢保健球、俯拍镜头下对转。那是我们要对齐的目标动作；我们能拿去训练的，是便宜的木球对和后来发现的挂钩安装姿态。

源升 Apex 官方参考：钢保健球在掌心对转（主办方提供）。

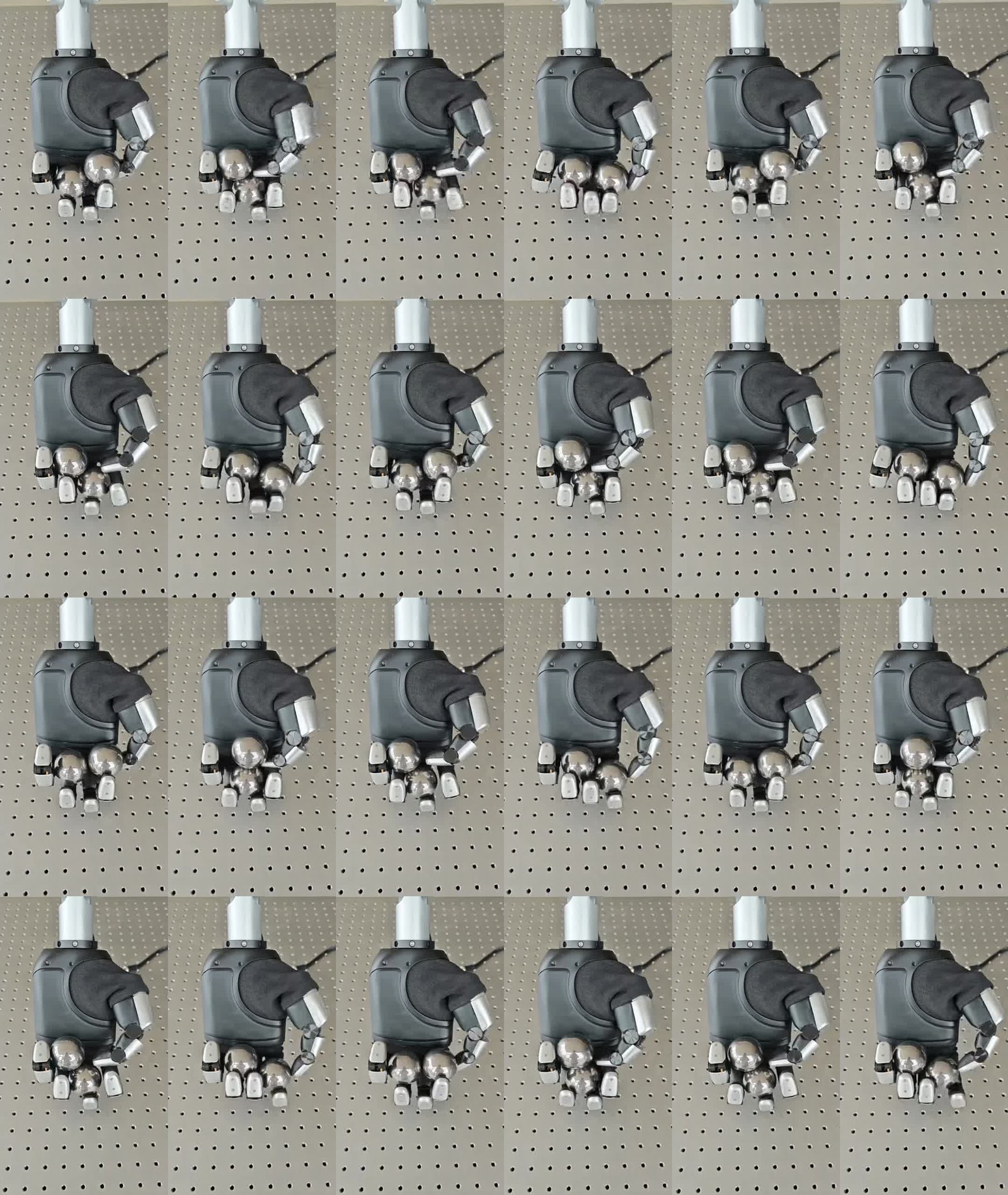

从官方片抽出来的分镜：上下翻交、小指 / 无名指做远侧墙、拇指从下往上拨

0. 先把任务定义清楚

物体：两颗车制木球，直径 30 mm，实测 9.55 g / 颗 → 密度 676 kg/m³，正好在山毛榉 / 桦木区间。仿真里球的半径、间距、复位位置全部从这一个半径推导，换球只改一个数。
手：左手——实物就是左手，直接训左手省掉部署时镜像策略这一步。
动作：两球绕掌心法向互相转圈。一"圈"= 每颗球回到原位 = 球对连线转 2π。评估指标是每个 episode 转了多少圈（baoding_revolutions），不是奖励值。
episode：10 s（600 步 @ 60 Hz），球掉出掌窝立即结束。

人手参考动作��的抽帧：一圈约 1.3–1.8 s，两颗球一高一低交替，拇指从下往上拨

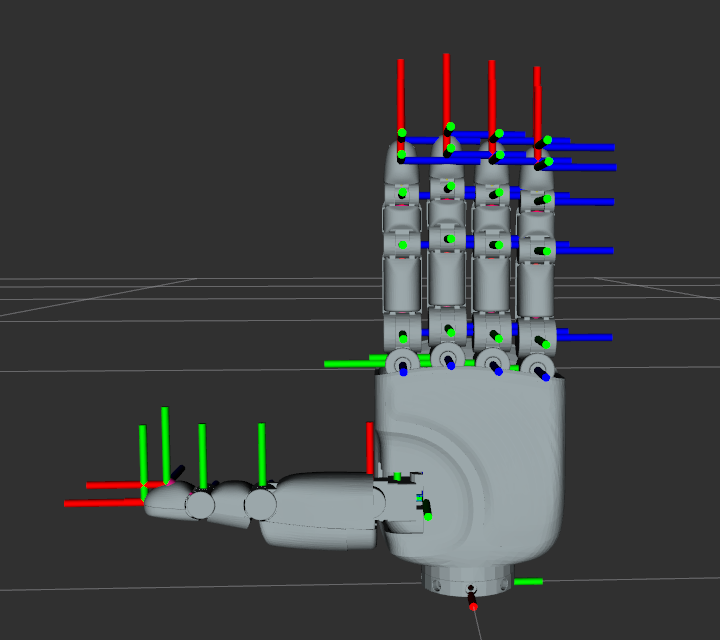

左手 URDF 坐标系（图源：Rysen Robotics 官方 URDF 仓库，BSD-3）。保健球任务训的是左手，所有"前 / 侧 / 掌法向"都按它来

Gym id：PAN-BaodingRotate-Apex-Left-v0（训练）/ PAN-BaodingRotate-Apex-Left-Play-v0（回放，16 环境、关噪声、无超时）。配置在 source/pan_dexterous_lab/tasks/coin_roll/baoding_env_cfg.py。

1. 观测：只让策略看真机也能测到的东西

第 ① 篇的滚币策略看的是特权状态（硬币位姿、指尖绝对坐标）。上真机时这些量测不到，只能喂零，策略立刻饱和。保健球任务从一开始就把 actor 和 critic 分开：

pair 这 6 个数是整条 sim2real 链路的契约：real/ball_tracker.py 必须能从两个 blob + 一次掌面标定算出同序、同单位的六个数（第 ⑤ 篇）。所以里面刻意没有两样东西：

球的身份。两颗球一模一样，相机分不出谁是谁；一旦观测里有"球 1 / 球 2"，策略会学到一个真机上不存在的信息。解法是只报这一对的中点、间距和倍角后的轴向：交换两球给轴角加 π，倍角之后加 2π，不变。
球离掌心的高度。一颗固定相机测不出来；30 mm 的球在 30 cm 外几毫米的高度变化不到一个像素。

gravity_in_palm 是 9 月 8 日加的：重力在手坐标系里的单位向量，掌心朝上水平时是 (0, 0, −1)，指尖下垂 90° 时是 (1, 0, 0)。它告诉策略"手是怎么装的"，真机上由 --mount-pitch-deg 给同一个常数。加了它之后 obs 从 55 变 58 维，旧的保健球 checkpoint 不能再 --resume。

2. 动作与奖励

动作是关节角相对"托举姿态"（_CRADLE_JOINT_POS）的有界增量，缩放按参考视频的行程定，不按关节范围定：

关节	scale（rad）	为什么
拇指 `j0–j3`	0.32	拇指尖 Jacobian 约 85–105 mm/rad；0.25 只够当围栏、推不动交换，0.5 变成砸球的锤子，0.32 ≈ 视频里一次 28–33 mm 的拨动
四指 `j0`（外展）	0.25
四指 `j1 / j2`	0.35	视频里手指上下约 15–20 mm

目标的变化率被钳在 JOINT_MAX_SPEED_RAD_S = 2.0 rad/s——和真机 SDK 的 MaxJointSpeed 一致，不然策略会学出真手做不出来的挥击。

当前奖励（BaodingRewardsCfg）：

项	权重	含义
`target_pair`	+1	RoTO 式两个"座位"互换：座位在掌面内 ±16.5 mm、高度 ±10 mm（一高一低），球到达一个座位就把两个座位对调。只按进度给分——绝对距离的 tanh 会让策略坐着不动吃分
`spin`	+2	球对连线按指令方向转过的角度（每步封顶 0.12 rad，每圈 +1 bonus）；同时是 `baoding_revolutions` 的唯一记账者
`ball_gap`	−4	球心距偏离"刚好贴上"（2r + 3 mm）：小于接触是穿模或挤压，大于 12 mm 的松弛带才开始罚
`pair_centering`	−3	球对中点偏离掌窝中心（8 mm 死区）；量的是到掌窝而不是到掌坐标原点——原点在腕，罚它会奖励把球往手腕拖
`hold_pair`	0	参考视频从不"停着托"；每步给托住的分正是上一轮学会坐着不动的原因
`drop`	−12	球掉出的那一步罚一次，之后不再罚
`finger_crossing`	−20	自碰撞关着，这是唯一阻止手指互相穿过的东西
`action_rate_l2` / `joint_vel_l2` / `action_l2`	−0.01 / −2.5e-5 / −1e-4	别抖

终止：超时 10 s、balls_dropped、球离手 0.45 m。摩擦 0.60–0.95（木球在橡胶垫上比硬币抓得多）、质量 ±8%（球称过了，不确定的是摩擦和关节增益，不是质量）。

3. 九轮实验：为什么都会托不转

每轮训练的目录里都有 params/env.yaml（当时的完整配置）、code/（决定这个策略的源文件快照）、RUN.md（命令、git、复原方法）。这是 9 月 5 日晚上我们给自己定的规矩："要记录每次模型的代码和操作，才能找到最优解并同步改动"——后来证明这是整个项目最值钱的一条纪律。

#	run	思路	结局
1	`09-05_16-14-27`	HOLD：`hold_pair` 每步 +1，球坐掌心槽；4096 env × 3000 iter	作废。会托、几乎不转
2	`09-05_19-13-22_orbit_reset`	复位时给球对注入 `orbit_omega=3.5` 的初始旋转	作废。学会了大半径绕大圈，不是手内互换
3	`09-05_21-43-43_pair_mill`	四指对称做深杯，原地互碾	唯一能转的：18.2 圈 / 578 步，93% 活满。观感幅度大、分工不像视频。留作真机测试的候选
4	`09-05_22-27-26_hook_walls`	小指当墙、拇指当另一堵墙 + 扣球、三指做钩；对中只罚侧向	作废。600 iter 早停，rev≈0.02
5	`09-06_00-33-14_swap_targets`	RoTO 两点互换（半径 16.5 mm）+ 轻 spin；小指收回笼子	半成品。400 iter 5.6 圈 / 600 步，会转；但拇指像锤子竖着砸，行程过大
6	`09-06_07-57-50_thumb_wall`	同上奖励；FK 解出拇指垫贴球的静止位；拇指 scale 0.25；`clip_actions=1` + 2 rad/s 限速	作废。600 iter 平台，rev≈0。`target_pair` 的绝对距离项仍在给"坐着"发分
7–9	`09-06_08-43 / 09-32 / 09-43 / 09-51_over_under`	座位加 ±10 mm 高差（一高一低）；gap 松弛 12 mm；对中死区 8 mm；spin 权 2；进度 shaping	作废。三次中断续训到 it=600 平台，rev≈0.006，ep≈560：坐着吃分堵死了，但仍学不会互换

看四段回放，比看表格更直观（都是同一个镜头）：

#1 HOLD，model_2999：托得极稳，就是不转。奖励曲线很漂亮——这正是问题。

#2 orbit_reset：球是在转，但绕的是一个手掌那么大的圈。

#3 pair_mill：18.2 圈 / episode。能转，但四指动作幅度很大、拇指几乎不参与——和人手的分工不一样。

#5 swap_targets：拇指竖起来像锤子一样砸球。行程过大，但方向对了。

#7–9 over_under：座位一高一低，坐着不再有分，可它还是选择托着。

我在 9 月 5 日 22:13 写下的一段判断，后来成了第 4–9 轮的设计依据："小拇指是用来当墙的，大拇指用来扣动球运动的同时也是另一堵墙，剩下的手指像一个 hook / bowl 把球护在手指窝窝里。"

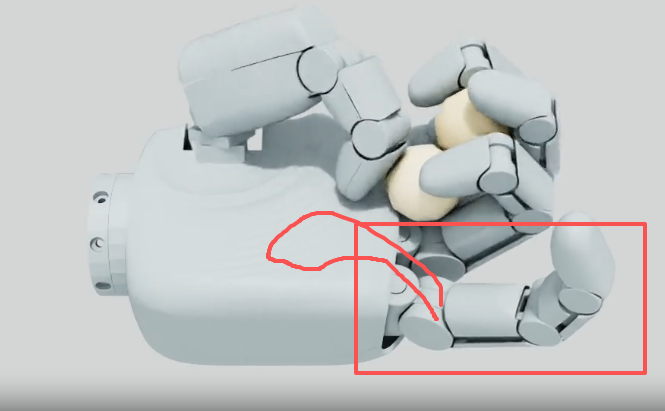

在仿真截图上手画的期望动作：红框是小指侧的墙，红线是拇指从下往上拨球的路径

3.1 这些失败的共同点

每步给"托住"的分，策略就会选择只托住。 这个教训在 #1 和 #6 各付了一次学费。
绝对距离奖励可以坐着吃：球停在两个座位之间的某个点，对两个座位的 tanh 距离都不差，于是不动。改成只奖励进度（距离的减少量）才堵住。
拇指的行程是最难调的一个数：0.25 rad 推不动交换，0.5 rad 变成锤子，0.32 rad 之后又"不敢动"。
所有这些实验都有一个共同前提——掌心朝上、水平托举、球躺在掌面上、手指从上面去拨。这个前提在第 5 节被推翻。

4. 五张曲线怎么读

图来自 #1 那次长训（4096 env，截到 iteration 1450）。它是"会托不转"的教科书案例，用来学怎么读 TensorBoard 反而最合适。

source env.sh
tensorboard --logdir logs/rsl_rl/pan_baoding_rotate/2026-09-05_16-14-27 --port 6006

1. 总奖励和活多久

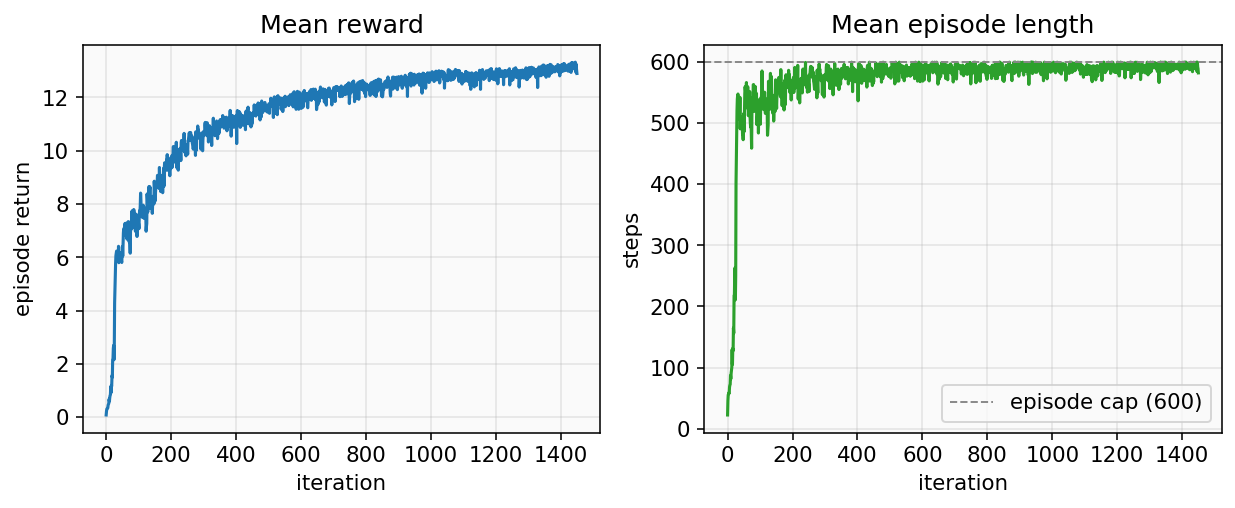

Mean reward 与 mean episode length

前 100 个 iteration 两条都陡升：手从"球一放上去就飞"学会了把球留在掌心里。100 以后长度贴着上限 600 步抖，奖励还在慢爬。长度贴上限只说明没掉，不说明在转。

2. episode 为什么结束

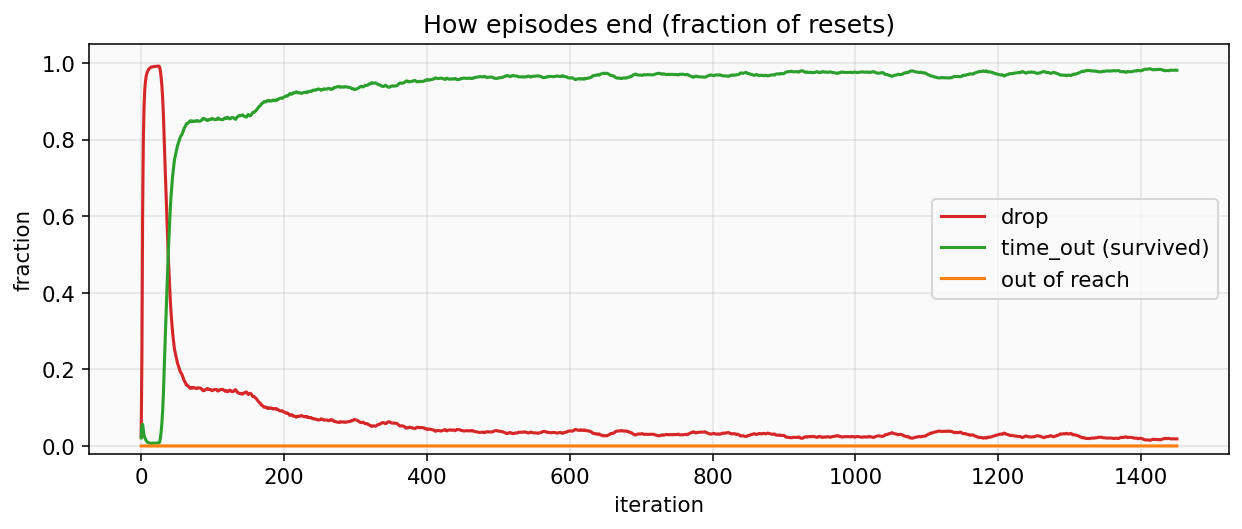

终止原因：drop / time_out / out_of_reach

三条加起来约等于 1。drop 从开头接近 1.0（策略乱抓把球弹出去）降到 ~2%，time_out 升到 ~98%。红降绿升 = 先学会了生存。

3. 任务本身

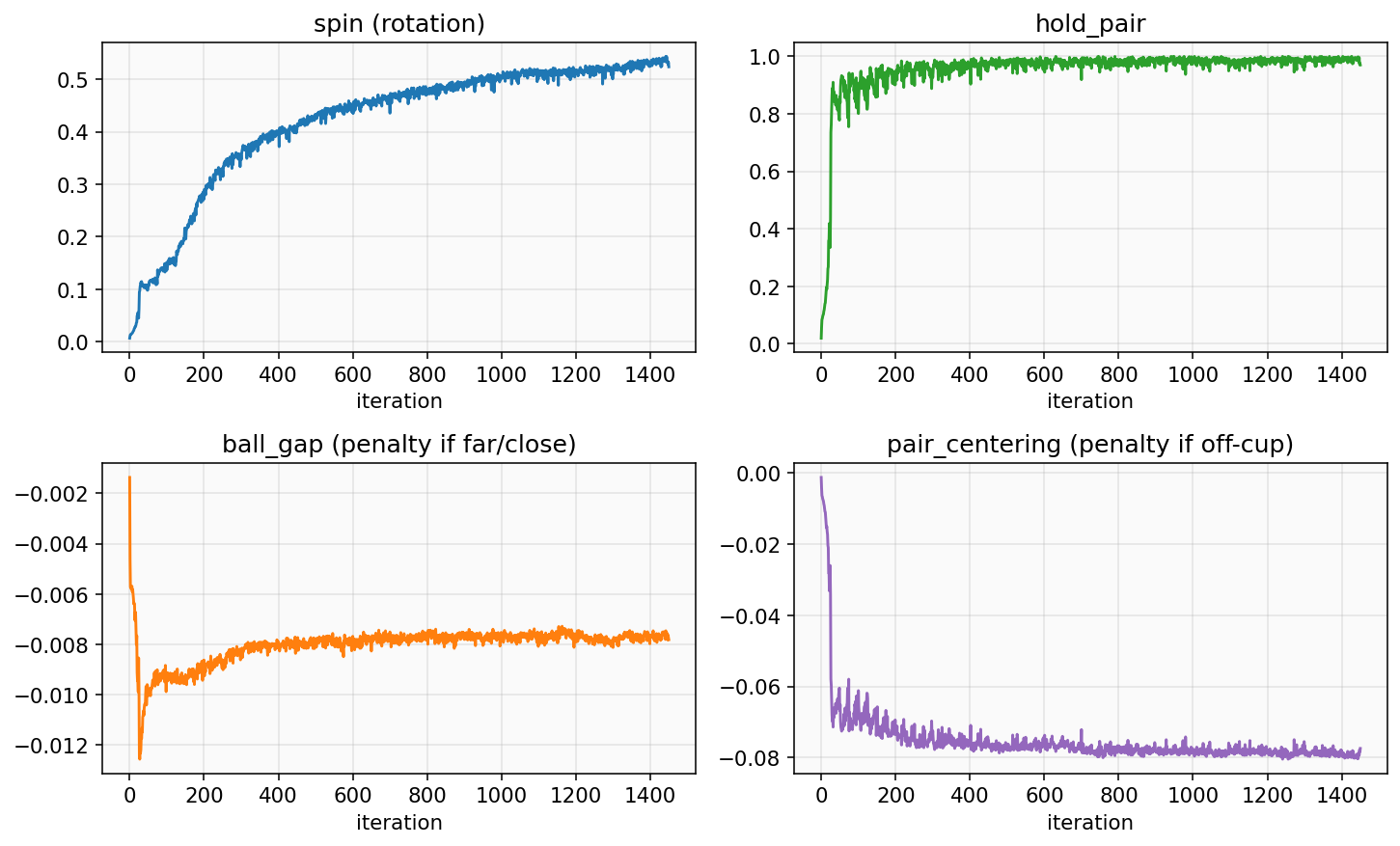

任务奖励：spin / hold_pair / ball_gap / pair_centering

hold_pair 很快到 0.97 并饱和；spin 在 ~0.52 慢慢爬。hold 饱和之后只看 spin 就够了——它平台很久而总奖励也不动，就是该停训或改奖励的时候。这次是我们没等到平台就已经知道它不会转：回放里球根本没动。

4. 动作约束

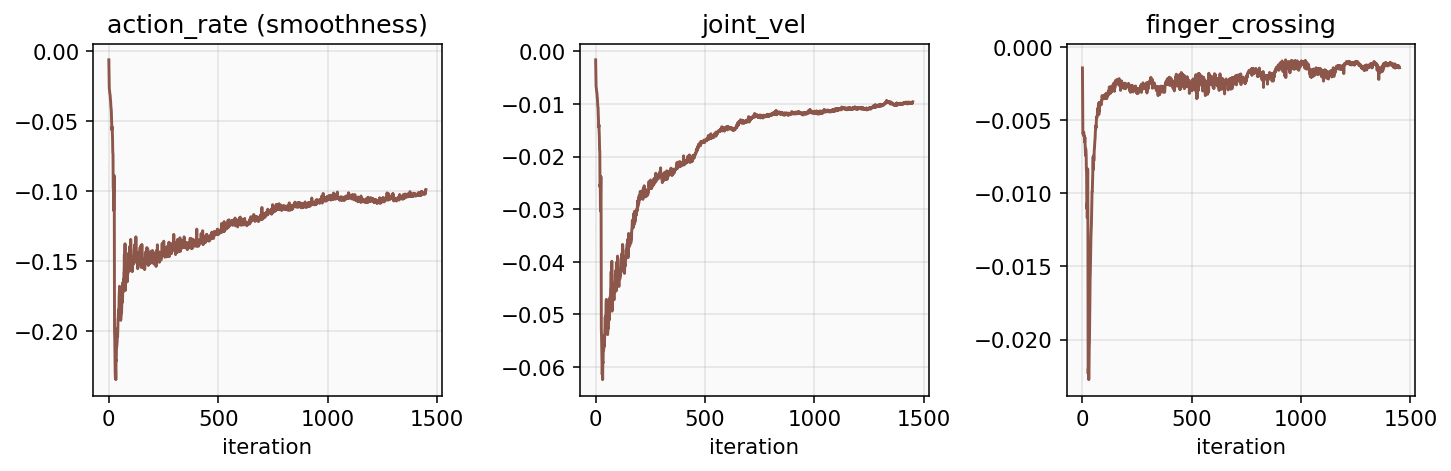

正则项：action_rate / joint_vel / finger_crossing

都是小负数。finger_crossing 权重 −20 却贴着 0（约 −0.001），说明几乎没交叉；它如果掉到 −1 以下，真机上手指会打架。

5. PPO 内部

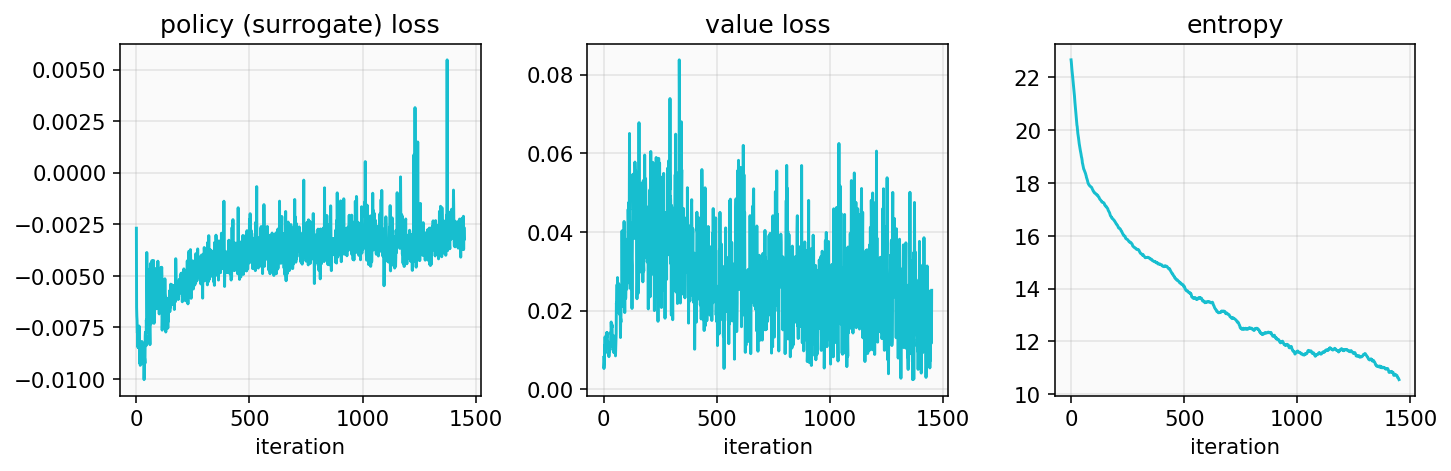

surrogate loss / value loss / entropy

surrogate 有起伏正常；value loss 不发散就行（critic 看得到特权真值，所以只反映"估得稳不稳"）；entropy 还在 10.5 没塌掉。这三张不用来判断球转得好不好。

吞吐：4096 环境约 37–43k steps/s，3000 iteration 约 1 小时 50 分；12 GB 显存上这是这台机器的实际上限。

5. 9 月 8 日的顿悟：手装错方向了

凌晨 1:22，重新看参考视频时突然意识到：视频里的手不是水平托着的。手是挂着的，指尖低于手腕，两颗球坐在食指 / 中指 / 无名指弯曲成的钩里，小指和拇指是两侧的墙，拇指从下往上拨球换位。而我们九轮实验全部是掌心朝上水平托举、手指从上面去拨——那是另一个任务。

哪一种几何可学，不靶猜。做法是在一次训练里同时开几种安装角：

events.hand_tilt（startup 事件）把第 i 个环境的手绕掌窝转 pitch_deg[i % 桶数]，整场不变，等价于把手按那个角度固定在台面上。绕掌窝转，所以球的出生点不变、播放镜头不用改。
所有几何项（球座、RoTO 座位、掉球判定、对中、pair 观测）改成在手坐标系 HandFrame（_geom.hand_frame：从 root 位姿推出的前 / 侧 / 掌法向三轴）里算，不再假设掌法向 = 世界 +Z。0° 桶和改动前数值完全一致。
策略靠新加的 gravity_in_palm 分辨自己在哪个桶。
训练日志每 50 iter 打一行 [tilt] pitch+0: x.xx rev / drop 0.xx pitch+30: …；TensorBoard 里是 Train/baoding_revolutions/pitch+XX 与 Train/drop_rate/pitch+XX。先看哪个桶 drop 先降、rev 先起，再把桶收窄到那个角度附近（env.events.hand_tilt.params.pitch_deg=[60,75,90]，jitter_deg=5 变成角度带）。
静态检查先做：零动作、默认握姿下 0 / 30 / 60 / 90 四个角度 3 s 内掉球率都是 0%——现有握姿在竖直时也钩得住球，所以桶之间的差别来自可学性，不是出生就掉。

# 正式扫描：默认桶 0/30/60/90，每桶 512 只手
python scripts/train.py --task PAN-BaodingRotate-Apex-Left-v0 --headless --num_envs 2048 --seed 42 \
  --run_name tilt_sweep
# 开窗口看 8×8 手阵列（边训边看）
python scripts/train.py --task PAN-BaodingRotate-Apex-Left-v0 --viz kit --grid_view \
  --max_visible_envs 64 --num_envs 64 --max_iterations 300
# 回放时指定角度
python scripts/play.py --task PAN-BaodingRotate-Apex-Left-Play-v0 --num_envs 1 --checkpoint ... \
  env.events.hand_tilt.params.pitch_deg=[60]

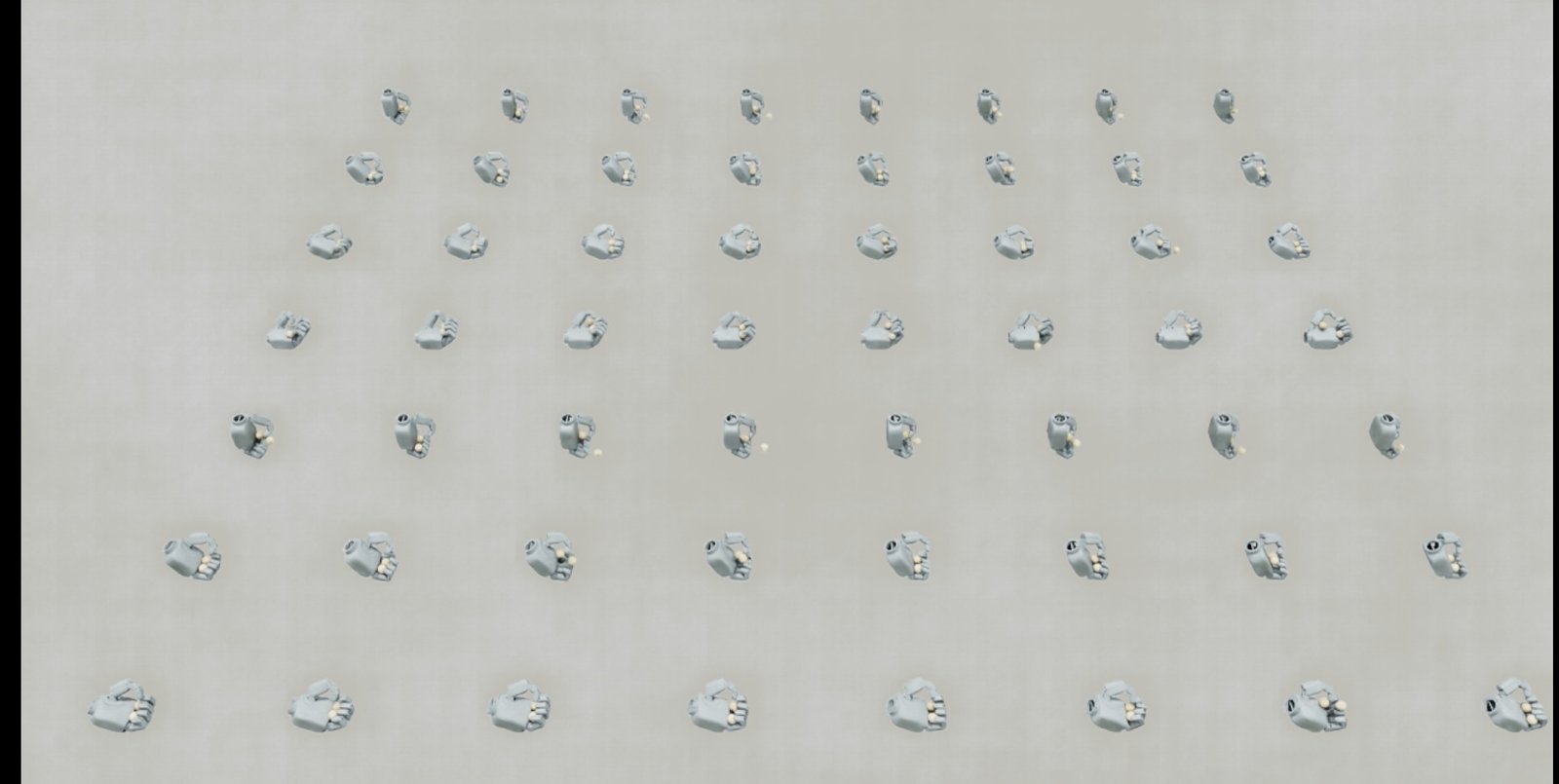

Kit 窗口里的 8×8 手阵列：每一排一个安装角，从水平托举到指尖下垂

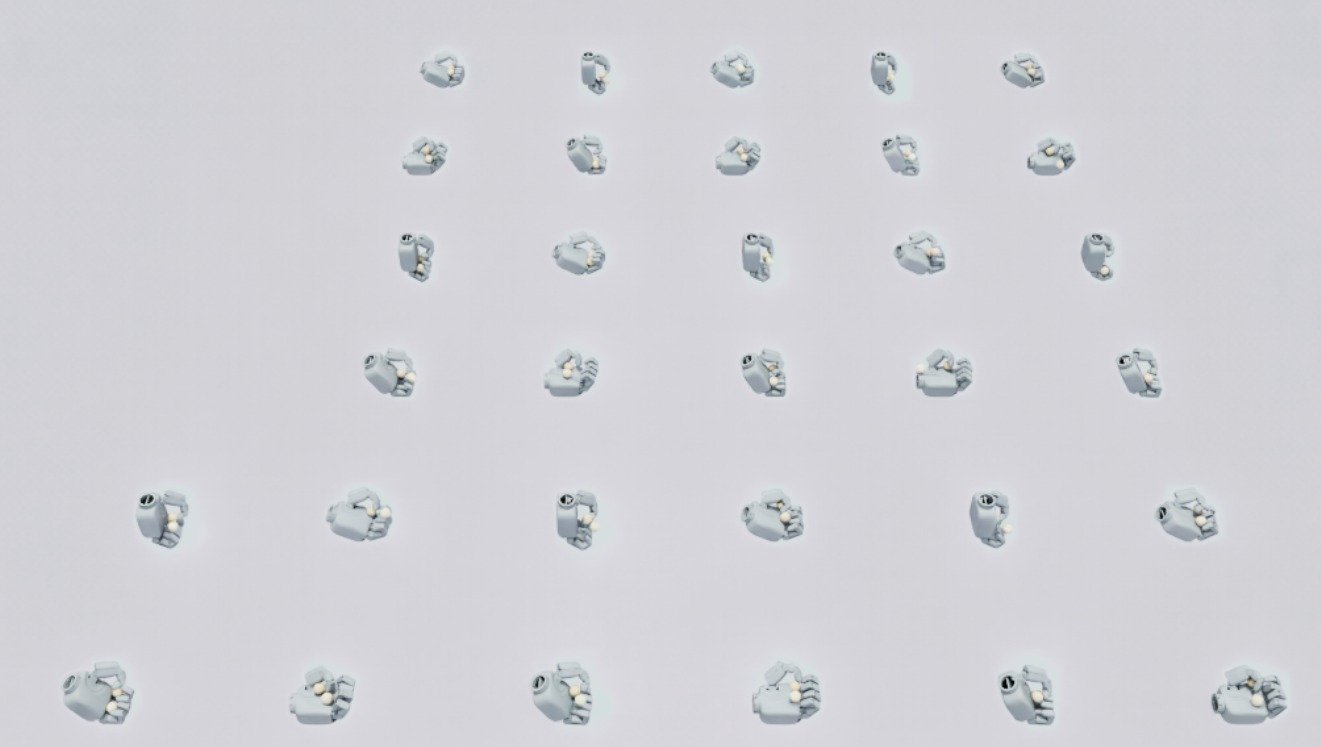

同一窗口另一角度的 6×6 阵列

5.1 第一次窗口版扫描的结果（如实记录）

512 个环境 + 开着窗口渲染，跑到 600 iter 早停，rev 平台在 0.13。分桶掉球率：

安装角	0°	30°	60°	90°
drop	0.89	0.34	0.88	1.00

只有 30° 那一排学会了托住，谁都还没转起来。512 个环境加窗口渲染太小，不下结论；正式跑是 --headless --num_envs 2048 --run_name tilt_sweep，加上 --video --video_interval 12000 --grid_view 顺手把延时素材也录了。这个结果会补进来。

iteration 0 的随机策略：16 只手 4×4，每一排一个安装角（上到下 90° / 60° / 30° / 0°）。

同一镜头，600 iter 之后：30° 那排稳了，其余还在掉。

直录 Kit 窗口的 20 秒：训练中的手阵列。

6. 把训练录成视频

三种录法，各有用处：

1. 训练中自动录（推荐出延时片）——每隔 N 个环境步用固定镜头离屏渲染一段，不需要开窗口：

python scripts/train.py --task PAN-BaodingRotate-Apex-Left-v0 --headless \
  --num_envs 256 --video --video_length 300 --video_interval 2400 --grid_view
# -> <run>/videos/train/rl-video-step-{0,2400,4800,...}.mp4   每 100 iter 一段 5 s

2. 训完按 checkpoint 补录（同一镜头，任选 ckpt / 角度）：

for ck in model_0 model_300 model_600; do
  python scripts/play.py --task PAN-BaodingRotate-Apex-Left-Play-v0 --headless \
    --num_envs 16 --video --video_length 600 --grid_view \
    --checkpoint logs/rsl_rl/pan_baoding_rotate/<run>/$ck.pt
done

3. 直录 Kit 窗口（被别的窗口挡着也能录）：

ffmpeg -f x11grab -window_id <xwininfo 里的 id> -framerate 15 -i :1 -t 20 out.mp4

拼接：ffmpeg -f concat -safe 0 -i list.txt -c copy out.mp4（list.txt 每行 file '/abs/path.mp4'）。WebUI 控制台里对应"训练中定期录像 / 录像间隔 / 每段录像长度"三个参数，产出的 mp4 在"视频"栏播放。

踩的坑：Isaac Lab 3.0 的 --video 走 VideoRecorderCfg，它在 env 构造时把 viewer.eye / lookat 当世界坐标抄过去，和 Kit 窗口的相机控制器是两套。第一版我们建完 env 后去挪窗口相机——窗口对了，录像却拍着两只手之间的空地，录出来一片空白。修法是 --grid_view 在建 env 之前按 num_envs × env_spacing 算好网格范围写进 viewer（pan_dexterous_lab/viewer.py，train / play 共用），窗口和录像用同一份数。

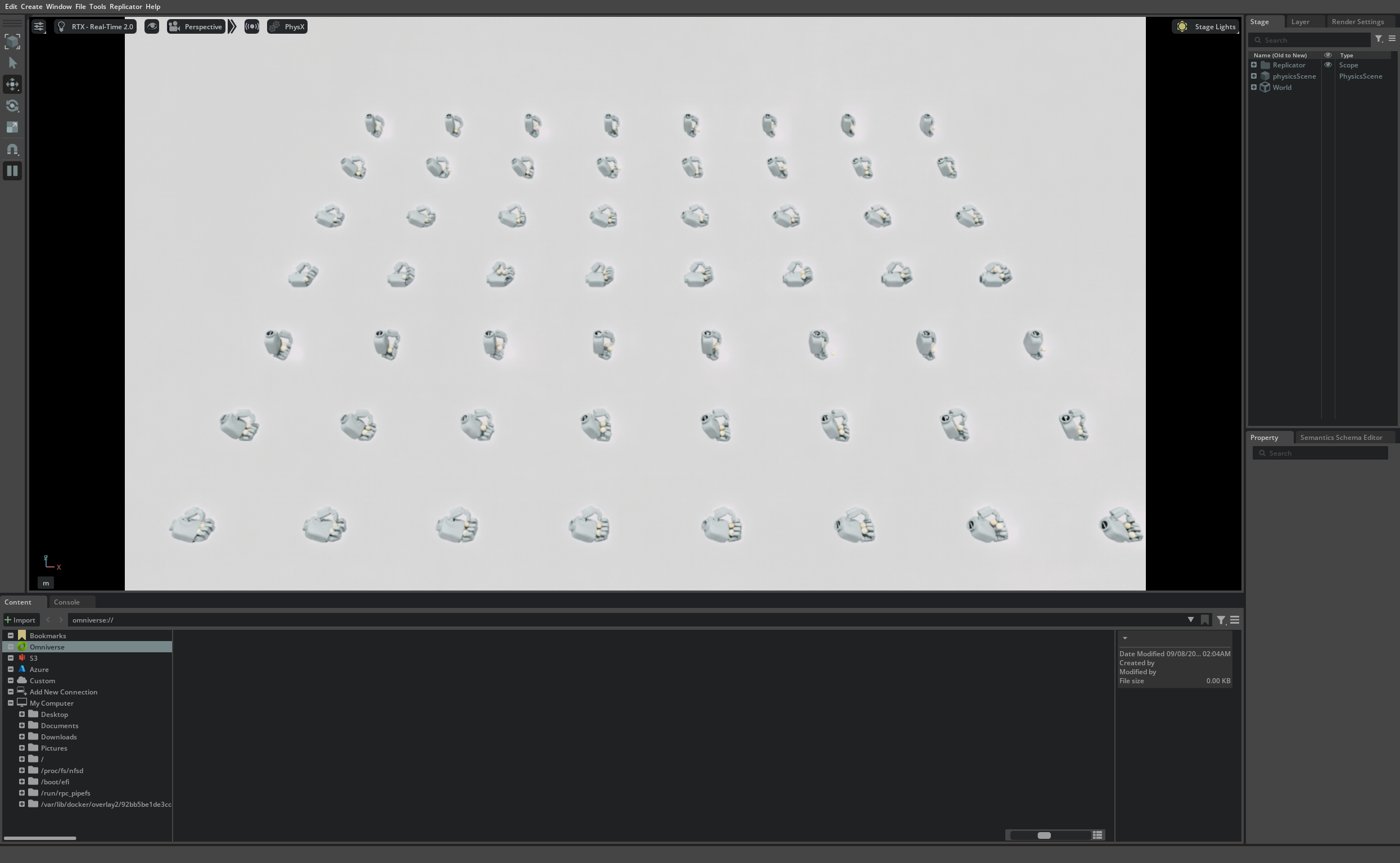

Kit 窗口本体（带 UI）：直录用的就是这个窗口

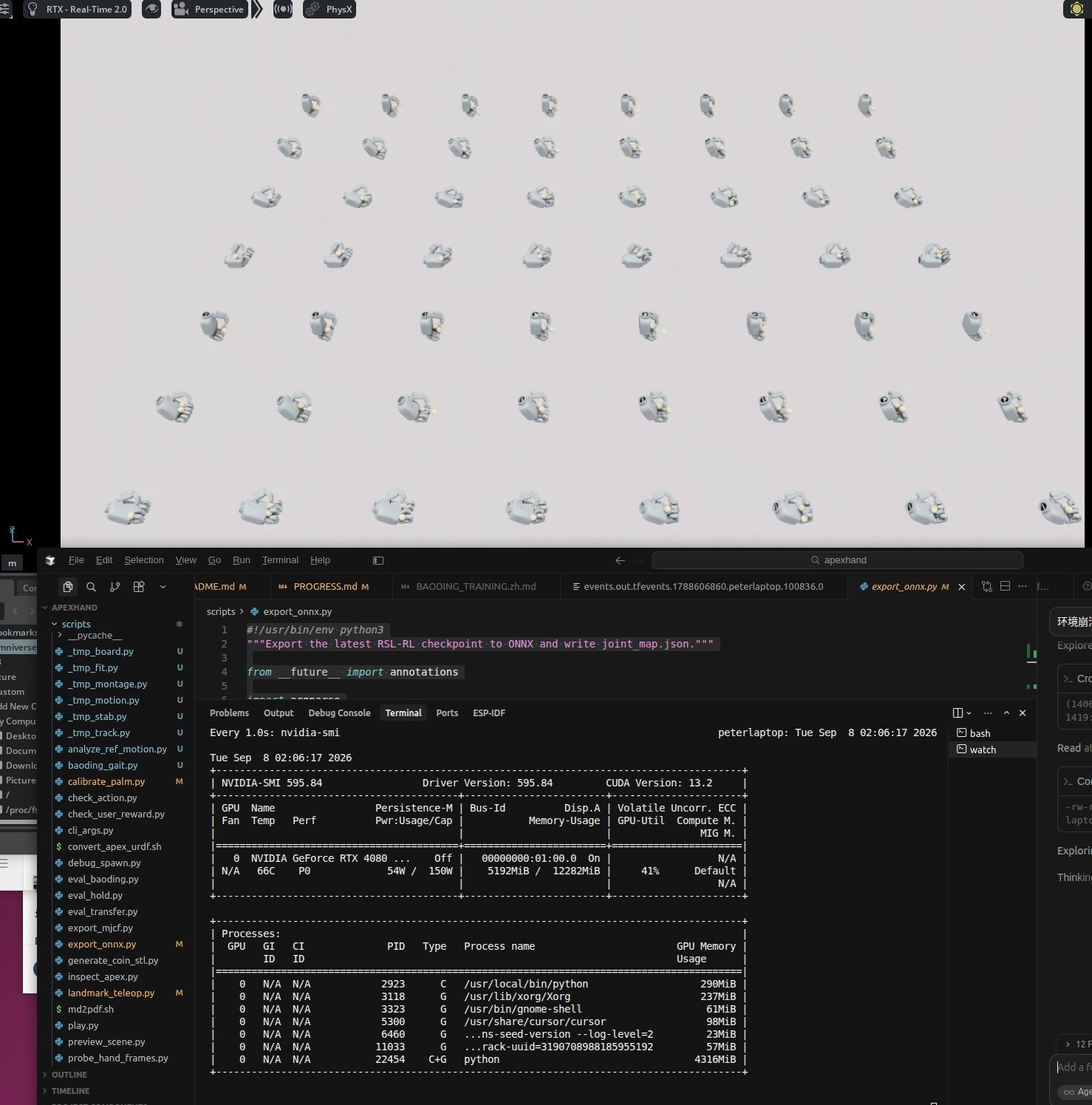

开着 Kit 窗口训练时的 nvidia-smi：64 只手 + 渲染约占 5.2 GB

7. 复原任意一轮实验

RUN=logs/rsl_rl/pan_baoding_rotate/<run>
cp "$RUN/code/apex_cfg.py"         source/pan_dexterous_lab/assets/apex_cfg.py
cp "$RUN/code/objects.py"          source/pan_dexterous_lab/assets/objects.py
cp "$RUN/code/baoding_env_cfg.py"  source/pan_dexterous_lab/tasks/coin_roll/baoding_env_cfg.py
cp "$RUN/code/rewards_baoding.py"  source/pan_dexterous_lab/tasks/coin_roll/mdp/rewards_baoding.py
cp "$RUN/code/events.py"           source/pan_dexterous_lab/tasks/coin_roll/mdp/events.py
cp "$RUN/code/_geom.py"            source/pan_dexterous_lab/tasks/coin_roll/mdp/_geom.py
cp "$RUN/code/rsl_rl_ppo_cfg.py"   source/pan_dexterous_lab/tasks/coin_roll/config/apex_hand/agents/rsl_rl_ppo_cfg.py

真机需要的初始姿态 q0 在该 run 的 exported/joint_map.json 里，不依赖当前仓库的 _CRADLE_JOINT_POS。

8. 踩坑清单

每步给"托住"分 → 只托住。hold_pair 权重归零。
绝对距离 tanh → 坐着吃分。只奖励进度。
观测里有球身份 → 学到真机没有的信息。倍角。
拇指行程 0.25 / 0.5 / 0.32 rad 三个数三种失败方式。
左手不是字符串替换：hand_side.apply_hand_side() 要把 USD、关节列表、注入给各奖励项的 side 三者一起搬，否则左手 USD 被问 right_palm_link 在哪，报错点离原因很远。
--resume 老 ckpt 到新 obs 维度会直接报 shape 错——加观测就是新实验。
12 GB 上 4096 env 是上限；开窗口时把 env 数降到 64。
录像相机和窗口相机是两套（见第 6 节）。

9. 文件速查

模块	路径
任务配置	`source/pan_dexterous_lab/tasks/coin_roll/baoding_env_cfg.py`
奖励	`.../mdp/rewards_baoding.py`
观测（`pair`、`gravity_in_palm`）	`.../mdp/observations.py`
手坐标系与几何	`.../mdp/_geom.py`
事件（`hand_tilt`、复位）	`.../mdp/events.py`
左右手改造	`.../hand_side.py`
物体预设	`source/pan_dexterous_lab/assets/objects.py`
录像镜头	`source/pan_dexterous_lab/viewer.py`
评估	`scripts/eval_baoding.py`（每 episode 圈数 + 掉球 / 飞出 / 穿指三种作弊统计）
实验索引	`docs/BAODING_RUNS.md`、`docs/BAODING_TRAINING.zh.md`

下一篇：⑤ 保健球 Sim2Real 与复盘——策略导出之后，真机那一侧要做的所有事。
