③ 赛道一：一个 webcam 遥操灵巧手，还要做出医学对掌试验
系列第 3 篇 · 上一篇 ② · 总览 · 下一篇 ④ 保健球 RL 仿真
赛道一的题目：用摄像头捕捉人手动作去遥操灵巧手，动作要能覆盖医学上的手部检测方法，而且对响应速度有要求。我们把"医学检测"具体化为 Kapandji 拇指对掌试验——临床上评估拇指功能的 0–10 分量表：拇指尖依次去点食指近节侧方、中节侧方、食指尖、中指尖、无名指尖、小指尖，再沿小指往下点 DIP 横纹、PIP 横纹、MCP 横纹，最后到掌横纹。满分靠的是对掌轴走满，不是捏得紧。
主办方给的赛道一参考是这样的：显示器上 RGB-D 手部跟踪，镜头前是人手，桌上 Apex 手逐指跟随。那是要对齐的目标；我们自己的栈是 MediaPipe（可选融 D435 深度）→ DexPilot IK → Kapandji HUD，不是他们那套闭源界面。
赛道一官方参考（主办方提供）：操作者手上的骨架叠加，桌上 Apex 手跟手。
0. 相机选型：我们都试了什么
| 相机 | 接法 | 我们怎么用 | 结论 |
|---|---|---|---|
| Logitech C920 | USB，夹在笔记本顶上 | 主力。对着人手跑 MediaPipe，HUD 实测 33–39 fps | 正对手掌、光线正常时 RGB 就够。便宜，好摆 |
| 笔记本内置摄像头 | 自带 UVC | 当 C920 被拿去俯拍机器人（第 ⑤ 篇）时，用它对操作者 | 能跑；画质和角度不如 C920。脚本默认优先外接，显式 --camera N 才选它 |
| RealSense D435 | USB 3 | --realsense：彩色 + 深度对齐，实测 z 替换 MediaPipe 的相对深度 | 拇指对掌、指尖互相遮挡时明显更稳。必须插 USB 3（蓝口 / Type-C），别和 T265 共用 hub，一次超规格开流会卡到硬件复位 |
| RealSense T265 | USB | 想做第二视角 | 它是跟踪相机（双鱼眼 + IMU），没有彩色 + 深度，librealsense 版本还和 D435 冲突。没进闭环 |
| Insta360 X5 | 机箱顶 | 调酒机上的 360° 拉客镜头，原计划做剪刀石头布 | 没进入遥操作链路 |
结论先说：RGB 跟手不需要深度相机。MediaPipe 的 world_landmarks 给出相对掌坐标系的三维结构已经够用；深度相机帮的是"拇指 Z / 对掌 / 侧摆"和"手侧对相机时的漂移"这两件事。
discover_camera() 用 v4l2-ctl --list-devices 找设备，跳过名字里带 USB2.0 HD UVC、Integrated、IR Camera 的内置节点，优先外接 USB。C920 被别的进程占住时它会静默失败——我们第一次就是这样，fuser /dev/video* 看一眼再杀掉。
1. 五种运行方式
source env_real.sh
python scripts/landmark_teleop.py --side left # 真机（Space 才使能电机，Esc 退出）
python scripts/landmark_teleop.py --dry-run # 只开相机，看 HUD
python scripts/landmark_teleop.py --sim --side left # 驱动 Isaac 沙盒里的手，不动电机
python scripts/landmark_teleop.py --realsense --side left # D435 深度替换 MediaPipe z
python scripts/landmark_teleop.py --side left --calib configs/palm_calib.json --record logs/gait/demo.npz
--sim 需要另开一个终端跑 Isaac 沙盒（注意是 env.sh，不是 env_real.sh）：
source env.sh
python scripts/sandbox_hand.py --task PAN-BaodingRotate-Apex-Left-Play-v0 --hand-pose palm_up_cradle

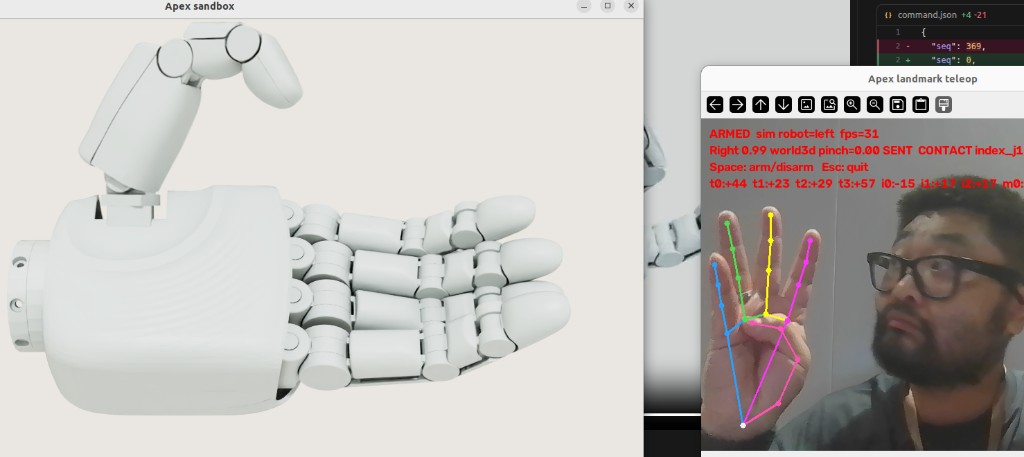

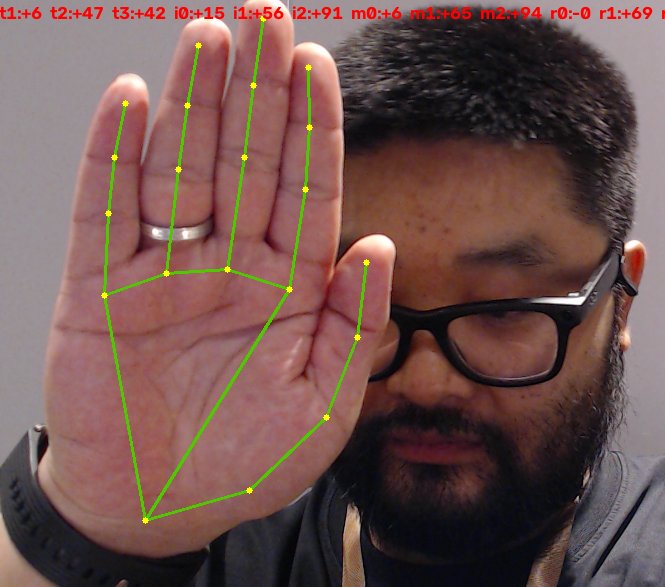

9 月 5 日 14:16，第一版 HUD 在展台上跑起来的样子（当时还是绿色骨架、没有 Kapandji 分）：
两个进程通过 logs/webui/sandbox/ 里的文件交换目标角与实测角。9 月 5 日晚上手被主办方收回去了，我们就是用这个模式调了一夜的拇指映射。

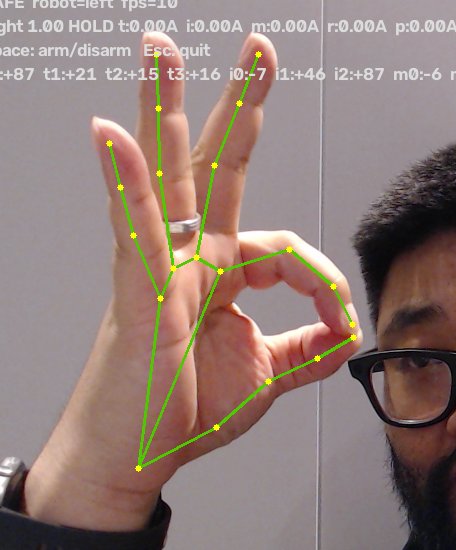

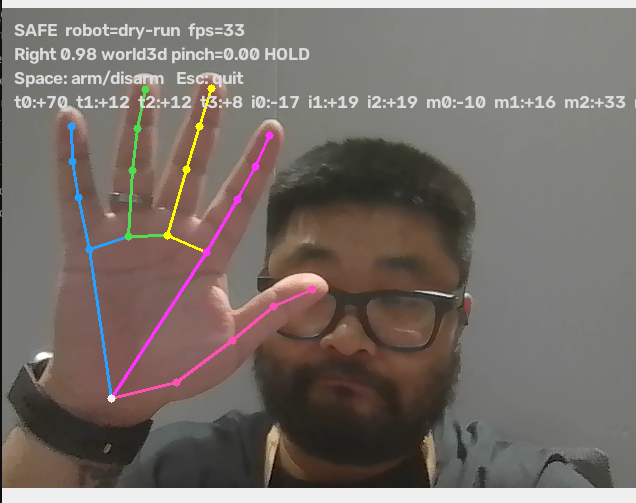

HUD 怎么读：
| 字段 | 含义 |
|---|---|
ARMED / SAFE | 电机是否使能；Space 切换 |
robot=left / dry-run / sim | 目标是真机哪只手 / 不连 / 沙盒 |
fps | 整条链路的实际频率（目标 --hz 45） |
Right 0.98 | MediaPipe 的手性与置信度；低于 --min-score 0.65 就保持上一帧 |
Kapandji=9 | 当前的对掌分数 |
pinch=0.00 | 拇指尖-食指尖捏合程度 0–1，会前馈给安全层 |
SENT / HOLD | 这一帧有没有下发 |
CAL37% | 骨长标定进度（前 90 帧约 3 s） |
depth=17/21 | D435 给出了几个关键点的实测深度 |
t:0.23A i:0.04A … | 每根手指的电机电流；CONTACT thumb 表示该指进入电流缓放 |
t0:+28 t1:+13 … | 16 个主动关节目标角（度），t=拇指、i=食指、m=中指、r=无名指、p=小指 |
2. 流水线
2.1 MediaPipe 有两路输出，各有各的毛病
- image landmarks：画面平面内很准，但每个轴各自归一化，深度只是粗略的相对值。
- world landmarks：是米制三维，能看出手指弯没弯，但它的平面位置是带强先验的回归——伸直的拇指 IP 会被读成弯 30°，真正的拇指-食指捏合永远闭不到 0.17 个掌宽以下，骨长还会逐帧抖 20–30%。
HandModel（tracking/hand_model.py）把两路合成一副可信的骨架：
- 融合：平面坐标取 image 头（乘上画面宽高比换回同一单位，再最小二乘缩放到 world 头的尺度），深度取两头均值——深度不能按手指分别取，两头的偏移不一致，拇指用一套、四指用另一套，它们就永远不知道自己碰上了；有 D435 时，实测的米制点直接替换 MediaPipe 的猜测，没测到的点沿 MediaPipe 方向放到同样的米制上。
- 1€ 滤波：截止频率 =
min_cutoff + beta × |速度|。捏合时指尖速度 0.3–0.5 m/s，beta必须是 10 这个量级，滤波器才会在运动时"打开"；早期用归一化图像坐标调出来的 0.04，在米制下等于一个固定 1.2 Hz 的低通，捏合到位晚了七帧。 - 按骨长重建：前 90 帧（约 3 s）取每根骨头长度的中位数作为这位操作者的骨长，之后每帧保留测到的方向、替换成固定长度。滤波必须在重建之前——反过来会把刚建立的长度约束又抹掉。
- 手性归一：让
side × forward永远指向掌心。于是操作者伸左手还是右手都能驾驭这只左机器人手，不需要--mirror之外的任何手性开关。
world_ok() 在这之前先把塌掉 / 被遮挡的骨架拒掉（掌宽不在 2–20 cm、手指长度不在 0.25–2.2 个掌宽都算坏帧），坏帧保持上一姿态，连续 12 帧丢失才重置滤波。
2.2 为什么"关节角对关节角"的映射做不了 Kapandji
最直接的 retarget 是量人手每个关节的夹角，直接写到机器人对应关节。四指这样做基本没问题（张开、握拳、剪刀、竖指都对得上）。拇指不行。Apex 的拇指是四个主动关节：
| 关节 | 含义 | 行程 | 对应人体 |
|---|---|---|---|
thumb_j0 | 对掌 | 0–90° | CMC 对掌 |
thumb_j1 | 侧摆 | −10–60°（固件实际约 ≤34°） | CMC 外展 |
thumb_j2 | 近端弯曲 | 0–80° | MCP 屈 |
thumb_j3 | 远端弯曲 | −20–80°（j4 1:1 跟随） | IP 屈 |
机器人张开时拇指在掌侧 14 cm 处；要点到小指根，需要对掌、折叠面的滚转、几乎打满的 j2 一起动。而人的拇指横过掌心时几乎是直的——照抄人的铰链角，机器人拇指尖会停在指腹前方 15 cm。Kapandji 6–10 分的目标全在这个区域，所以关节角映射对拇指只能"有动作"，做不到"在做你手上的那个动作"。
2.3 DexPilot 向量匹配 + 10 个 Kapandji 位点
tracking/apex_fk.py 用的是 DexPilot（Handa et al., ICRA 2020）的思路：不匹配角度，匹配掌坐标系里的位点到位点向量；当操作者把两个位点靠到一起时，把这一对投影成接触。DexPilot 原文的位点是四个指尖，我们把对掌集合换成 10 个 Kapandji 位点——其中六个不是指尖，而是指骨侧面和掌横纹，需要自己的关键点组合（hand_model.KAPANDJI_SITES）：
| 分 | 位点 | MediaPipe 关键点组合 |
|---|---|---|
| 1 | 食指近节侧方 | 0.5·(5) + 0.5·(6) |
| 2 | 食指中节侧方 | 0.5·(6) + 0.5·(7) |
| 3 | 食指尖 | 8 |
| 4 | 中指尖 | 12 |
| 5 | 无名指尖 | 16 |
| 6 | 小指尖 | 20 |
| 7 | 小指 DIP 横纹 | 19 |
| 8 | 小指 PIP 横纹 | 18 |
| 9 | 小指 MCP 横纹 | 17 |
| 10 | 掌横纹 | 0.30·(5) + 0.45·(17) + 0.25·(0) |
"碰到"的判据是拇指尖到位点的掌面内距离 ≤ 0.25 个掌宽（约 1.5 cm）——临床医生就是这样看的，正面相机把已经贴在掌上的拇指读成略微在前方也不影响。kapandji_score() 取能碰到的最高分，而不是最近的那个。
IK 求解用解析 Jacobian：每个关节都是转动关节，Jacobian 的一列就是 axis × (point − origin)。每次迭代只做一次 FK，而不是有限差分的 17 次；而且关节顶在限位上时它依然正确——有限差分的探测步被裁掉会产生一整列死零。这一步是"响应速度"要求的主 要来源之一：整条链路在 C920 上稳定 33–39 fps。
2.4 解析种子 + IK 收尾
retarget.py 先用几何量给 IK 一个好的初值：
- 四指：外展 = 近节骨在掌面内相对该指静止方向的偏航；heading = 近节骨与前向的夹角；fold = 0.65 × PIP 折角 + 0.35 × DIP 折角（
_DIP_BLEND），因为机器人的j3是跟着j2的，把人两段的弯曲分摊到一个主动关节上跟指尖朝向更准。 - 拇指：按拇指尖在掌坐标系里的位置解
j0（出掌 / 尺侧多少）、j2（离开桡侧静止位多少）、j1（折叠面向小指滚了多少）、j3 = max(铰链角, 0.45·j2)保证j2抬起后 IP 仍可达。
然后 ik_hand() 在这个种子附近解 DexPilot 目标，最后按 JOINT_LIMITS_DEG 裁剪。早期版本把手压扁到图像平面、再用一堆调出来的"角度下限"补深度（42°、52°、58°……这类魔法数字）；有了真三维之后这些下限全删了——留着只会和观测打架。
3. 让它不打手：安全层怎么配合遥操作
MediaPipe 抖一下，食指和中指的 j0 就可能在掌面上交叉。仿真里有 finger_crossing 惩罚和 0.04 的外展缩放，那是给策略的，遥操作没有。我们分了四层：
| 层 | 做什么 | 操作者的观感 |
|---|---|---|
| 指令侧 | 相邻指 j0 差不能让指骨在掌面交叉；要交叉就只夹外展，屈指照跟 | 几乎看不出，剪刀 / 握拳都还在 |
| 硬件帽 | --torque-pct 30：交叉时外展顶不动，不会绞坏 | 顶住，不弹开 |
| 电流缓放 | 某指电流超阈值 → 屈曲关节最多张开 0.04 rad，电流降了再合回 | 碰到东西会"让一下"，不会卡死 |
| 捏取豁免 | pinch 前馈给 SafetyFilter，主动捏合时拇指和食指不触发缓放 | 捏得住，不会捏一下就松 |
最后一条是必须的：拇指-食指主动捏东西的电流特征和撞到障碍物一模一样，电流本身分不出来，只能由上层告诉安全层"我现在是故意的"。这只手没有触觉阵列，指腹对指腹（捏）和指侧互顶（交叉）只能间接看：关键点在靠近 + 关节跟得上 = 在做动作；关键点没靠近 + 外展跟丢 = 在交叉。
SafetyFilter(hold_on_lag=False)——策略回放时"关节落后目标就冻结"是合理的（说明撞上了），遥操作必须关掉，视觉每帧都跑在电机前面，冻结就是操作者眼里的"手指卡住"。
4. 速度相关的参数
| 参数 | 默认 | 作用 |
|---|---|---|
--hz | 45 | 控制循环目标频率；SDK 侧是 100 Hz |
--min-cutoff / --beta | 1.2 Hz / 10 | 1€ 滤波：静止时平滑、运动时跟得上 |
--ema | 0.28 | 关节角的二级 EMA，越小越稳越钝 |
--deadzone | 0.5° | 小于它的关节变化忽略，消除静止抖动 |
--hold-miss | 12 帧 | 跟丢多少帧后重置滤波 |
--max-step | 0.10 rad | 每拍 Δq 上限 |
--max-speed / --max-accel | 3.5 rad/s / 40 rad/s² | 下发给 SDK 的关节限速、限加速 |
MediaPipe model_complexity | 1 | 0 更快更糙，2 更准更慢 |
我们没有换检测模型。9 月 5 日夜里反复讨论过"要不要上更重的手部模型 / 要不要买深度相机"，最后的结论是：先把 retarget 的拇指语义改对，再用 2 ms 的向量 IK 收尾，检测模型不是瓶颈。
5. 那一夜：拇指映射是怎么调出来的
9 月 5 日 21:16，群里出现一条别队的遥操作视频，指尖对得很齐。我们当时四指已经能跟，拇指只是"在动"。手已经被收走，能用的只有 Isaac 沙盒 + --sim。

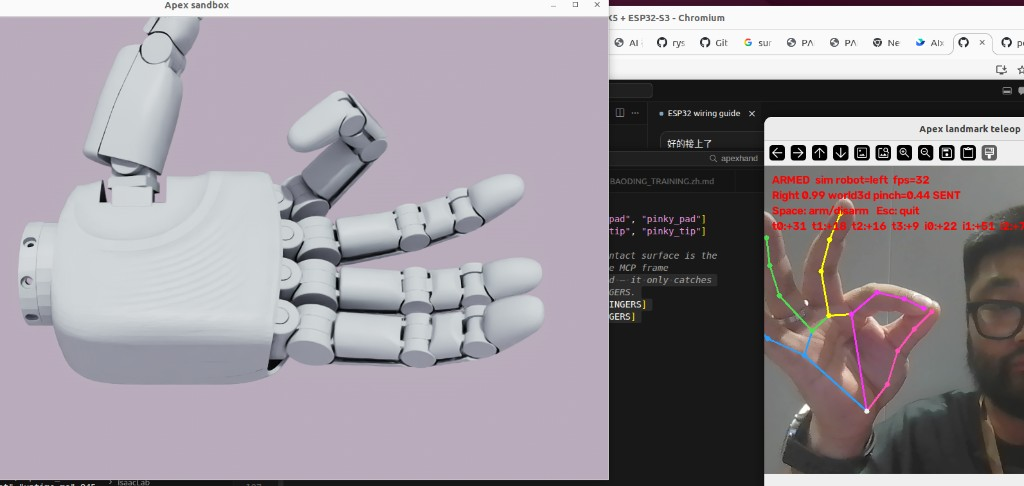

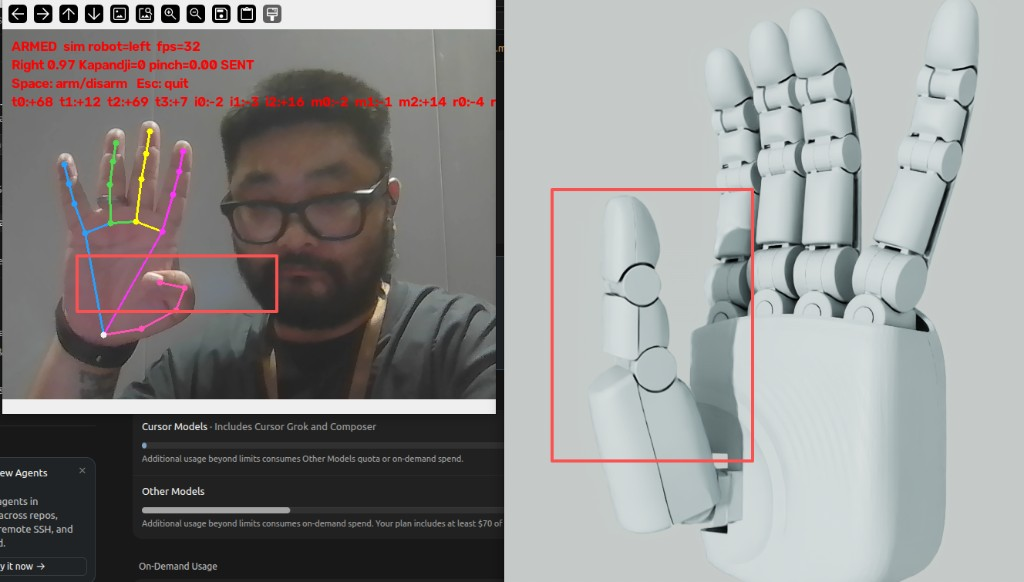

接下来五个小时的截图，几乎每张都有红圈：
按时间顺序，改动是这样叠上去的：

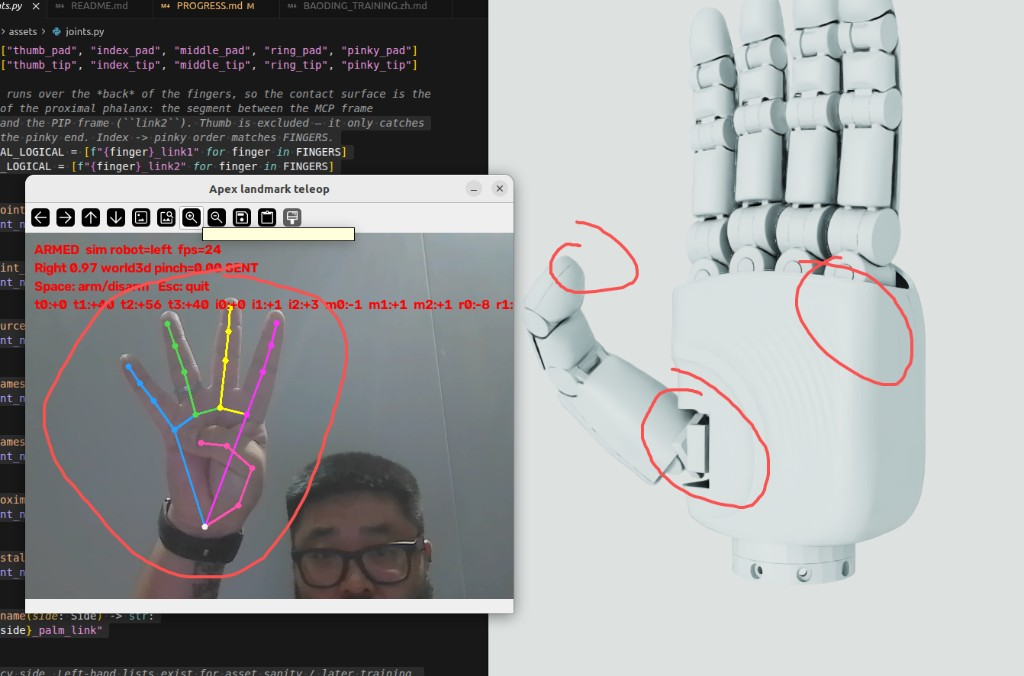

- 掌坐标系的三轴重新绑定（
palm_basis：side = 食指 MCP → 小指 MCP，forward = 腕 → 两个 MCP 的中点，normal = 二者叉积并正交化），之前的 heading 全部算在错的平面上； - 四指的 fold 从"只看 PIP"改为 PIP / DIP 加权，机器人
j3跟j2的事实要在人这一侧就吃掉； - 拇指从"照抄铰链角"改为"按指尖位置解四个轴"；
- 发现 world landmarks 在拇指伸直时把 IP 读成弯 30°、捏合闭不到 0.17 掌宽——这就是
fuse()里两头融合的来历； - 有限差分 Jacobian 在限位上出死列，换成解析 Jacobian；
- 早上 RealSense 到了，把 D435 的实测深度接进
fuse()的measured参数，拇指 Z 稳了。

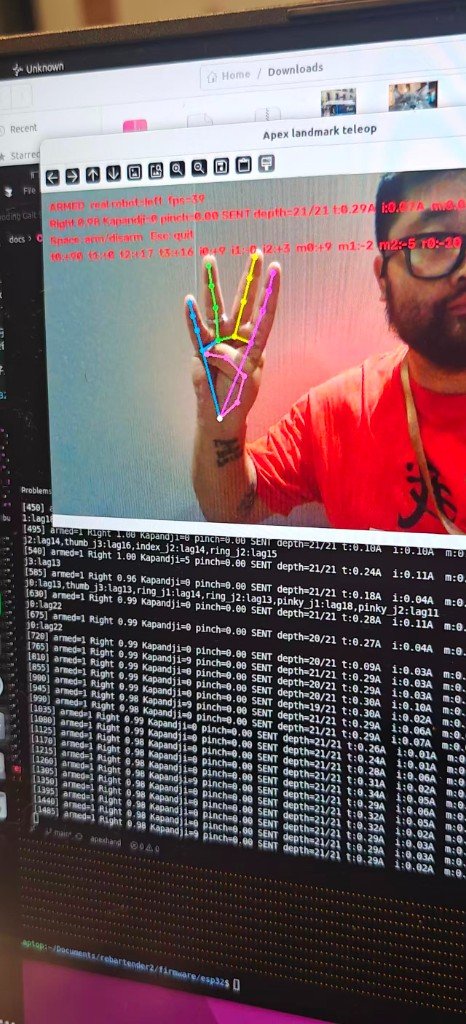

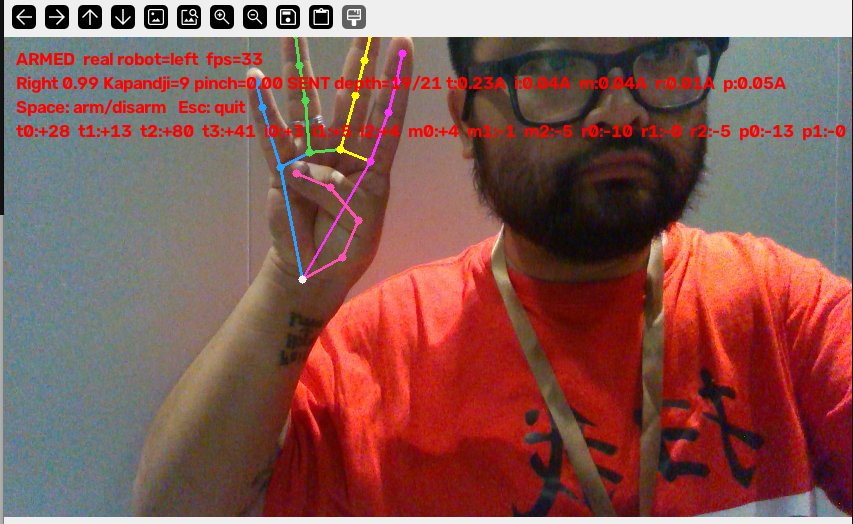

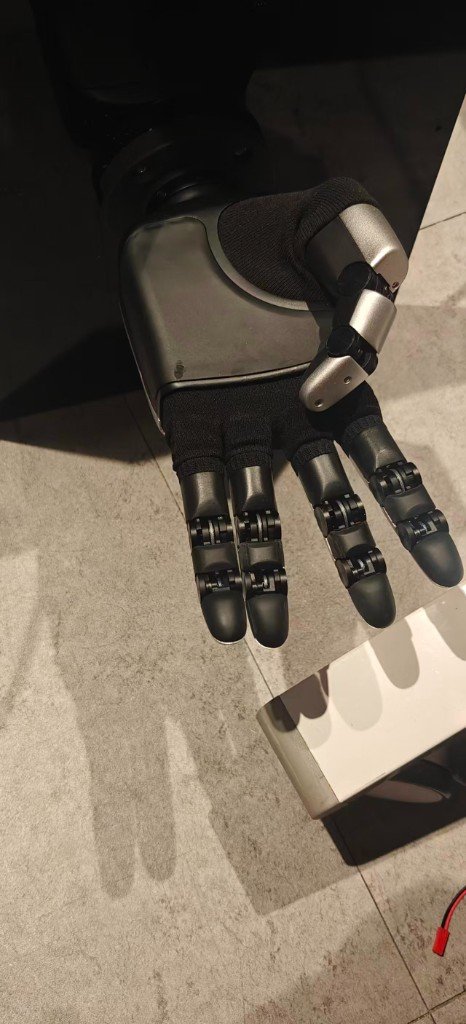

9 月 6 日 08:32 真机回来，08:41 打出 Kapandji = 9（文首那张图）。10 分还没有稳定打出来——拇指尖到掌横纹这一档，靠单目 + 世界坐标的深度还是差一点，D435 在正对手掌时帮不上更多。这是这条赛道目前的边界。
6. 在展台上怎么一键拉起

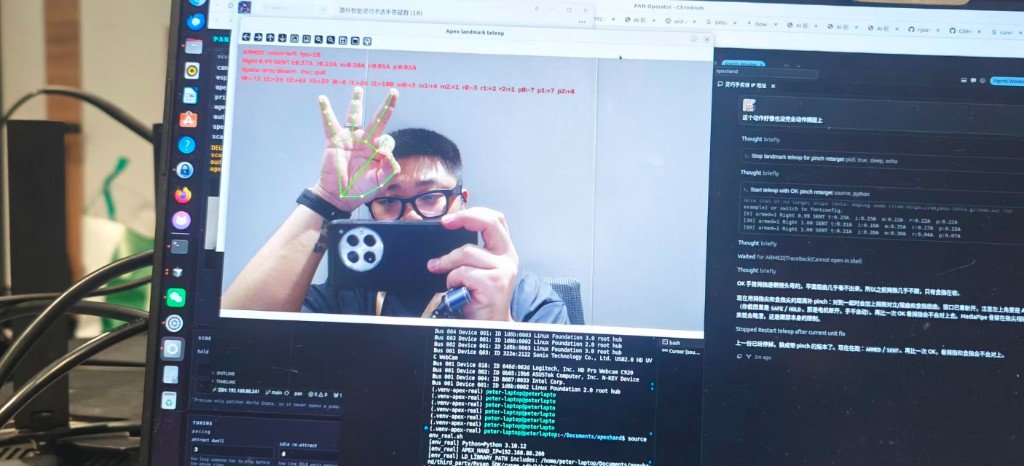

WebUI 启动台（python -m webui，首页）有"遥操"一栏：真机连通自检、Landmark 真机遥操（可勾选 RealSense、仅相机预览）、仿真玩手。卡片目录在 webui/launcher.py 的 APPS 里，命令不写在 HTML。一次只能跑一个任务，真机、摄像头、显存三样互斥。
7. 踩坑清单
- 张开 / 握拳反了：第一次上真机，fold 的符号和 URDF 的正方向相反。用开环正弦先扫一遍每个关节的方向。
thumb_j1越界丢整包：URDF 说 60°，固件 3.2.5 约 0.66 rad 就拒绝，且一个关节越界整包 21 关节都不动。发送路径用固件包络。- C920 被占用：
discover_camera()静默失败 →fuser /dev/video*。 - D435 插在 USB 2 口上：
pyrealsense2报没有可用 profile，提示信息会告诉你换蓝口、拔掉同 hub 的 T265。 - 1€ 的
beta单位：坐标从归一化图像坐标换成米之后，beta必须跟着换量级（0.04 → 10），否则捏合慢七帧。 - 不要事后重排关节索引：
ACTUATED_LOGICAL是唯一顺序。 - 假电流：449–453 mA 是固件的满量程假值，不过滤安全层会一直认为在碰撞。
8. 文件速查
| 文件 | 职责 |
|---|---|
scripts/landmark_teleop.py | 主循环、HUD、按键、录制 |
tracking/camera.py | webcam / RealSense 帧源，深度采样 |
tracking/hand_tracker.py | MediaPipe 封装，两路关键点 |
tracking/hand_model.py | 融合、1€、骨长重建、手性、Kapandji 位点与打分 |
tracking/retarget.py | 解析种子 → ik_hand → 限位 |
tracking/apex_fk.py | 左手掌坐标系 FK、DexPilot 目标、解析 Jacobian |
tracking/filters.py | 1€ / EMA |
real/safety.py | 限位、Δq、电流缓放、捏取豁免 |
scripts/sandbox_hand.py | Isaac 沙盒（--sim 的另一半） |
下一篇：④ 赛道二：保健球 RL 仿真——换一条完全不同的路：不让人教，让仿真教。
