六条流程，让架构自己讲一遍
TEAM7 · 战术犯规队 / COURTSIDE IQ
从主播进入工作台，到一段作品被公开观看，一次操作会经过哪些服务，结果又怎样留下来？这六组流程分别解释入口、媒体任务、视觉证据、Agent 解说、节目回放和运维支路。页面默认展示静态总览；点击 播放动画，可以逐步观察高亮的节点与连线，点击 查看静态总览 即可停止动画。
这些图来自项目源码中的实现关系，是逻辑流程讲解，不会调用 AWS，不查询线上账号，也不代表所有支路都会在一次请求中执行。移动圆点只提示正在讲解的路径，不表示实测延迟或吞吐量。
项目总览 · Builder 文章 · 可点击架构与代码依据 · 可复用架构 Skill
先读懂连线
- 青色实线： 同步调用或交互。
- 棕色虚线： 异步处理或持久任务。
- 蓝色实线： 数据、文件或版本。
- 玫红色实线： 人工确认或独立支路。
高亮节点表示当前步骤涉及的职责。总览保留了可选路径和支撑关系，不意味着一次操作必须依次调用全部服务。
01 入口 · 02 媒体 · 03 视觉 · 04 Agent 与解说 · 05 公共回放 · 06 运维

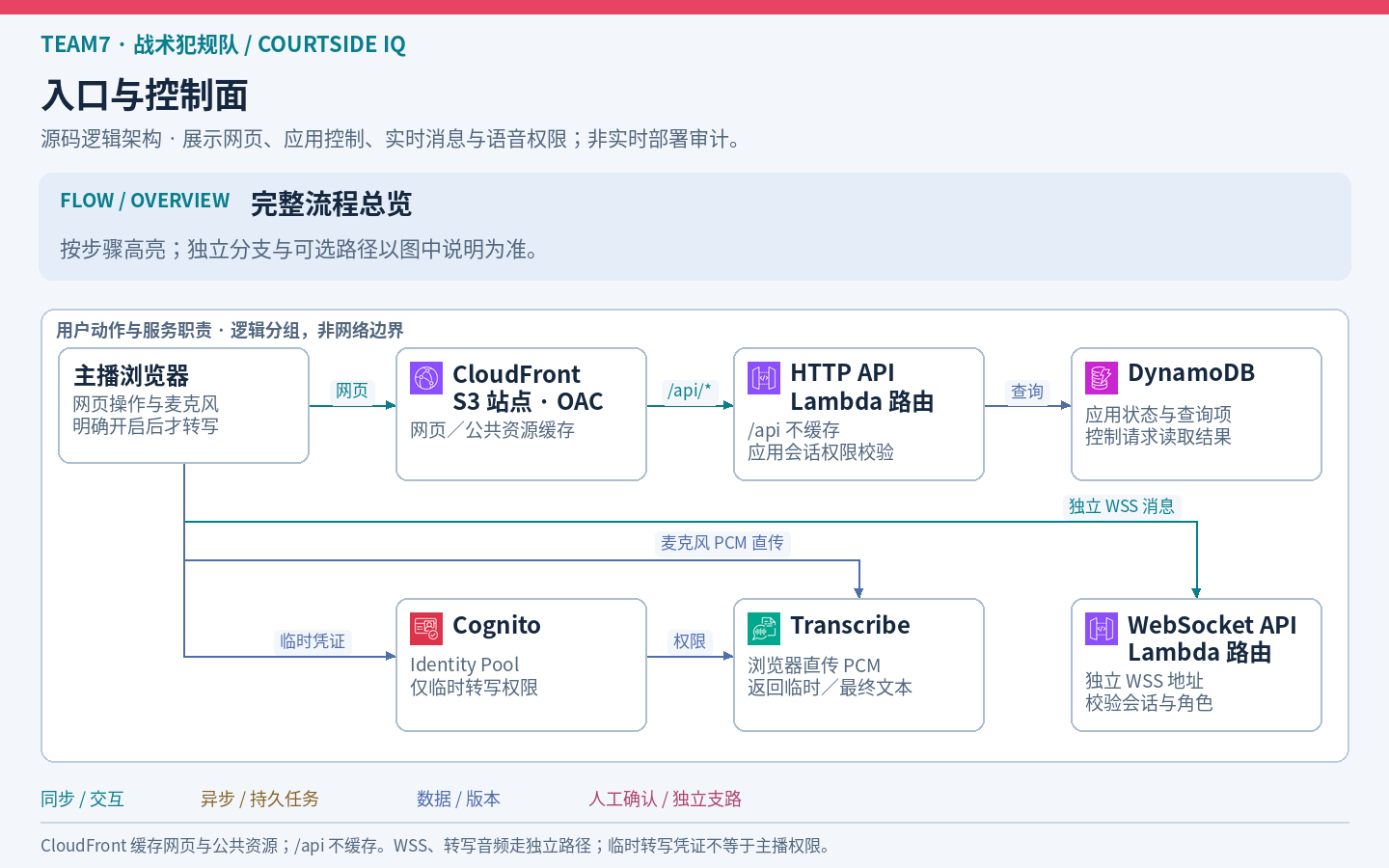

01 入口与控制面
CloudFront · API Gateway · Cognito
CloudFront 提供统一的网页入口；进入应用后，HTTP 控制请求、WebSocket 消息和浏览器语音转写分别走自己的路径。Cognito 为直接转写提供临时凭证，主播操作权限则由应用会话令牌控制。
实现边界： 网页与公共资源可以缓存，/api 不缓存。WebSocket 消息与转写音频不经过静态页面缓存；临时转写凭证也不等于主播权限。可核对网页分发配置和浏览器转写代码。

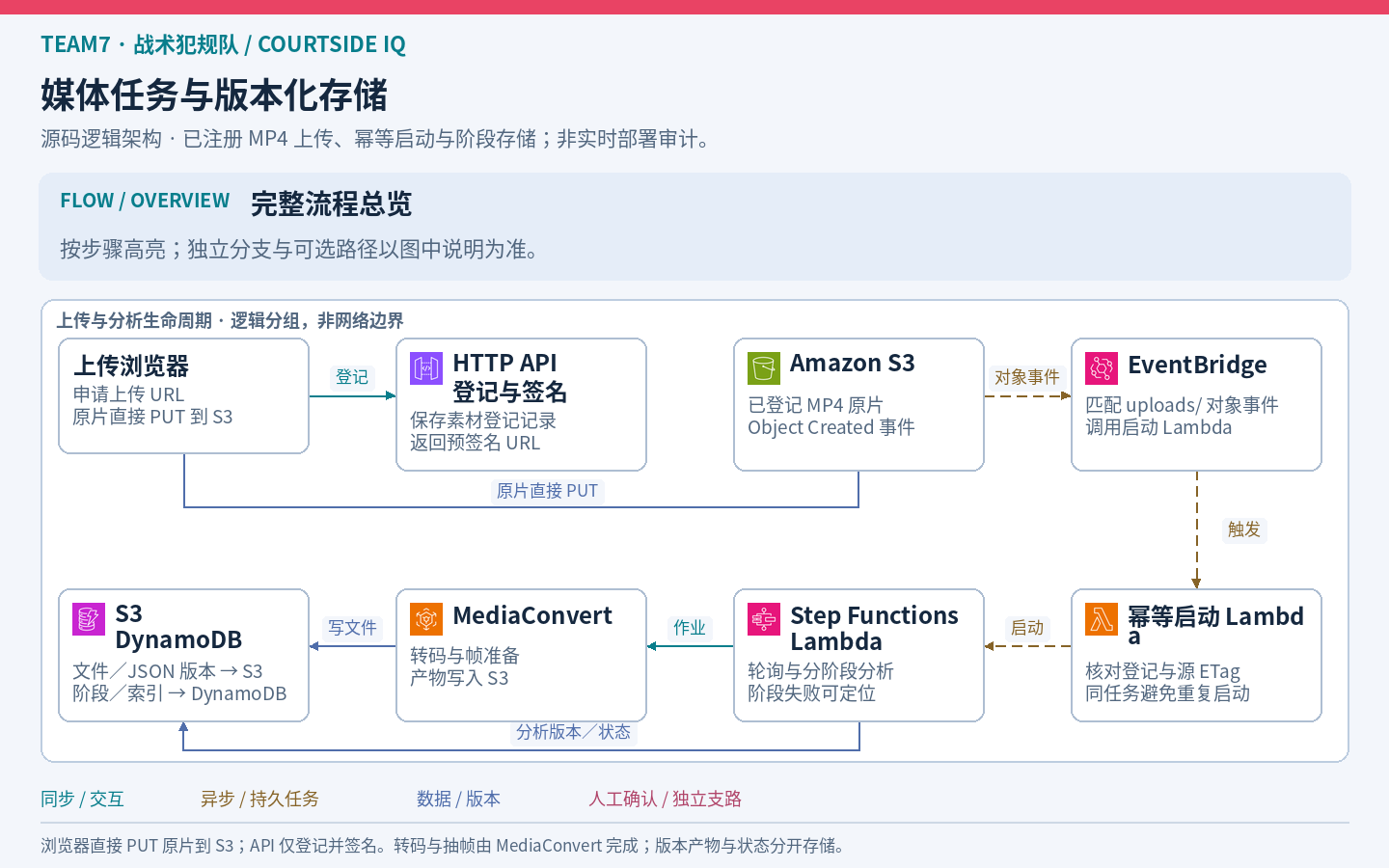

02 媒体任务与版本化存储
S3 · EventBridge · Step Functions · MediaConvert
先登记素材，再把原片直接上传到 S3；对象事件进入幂等启动逻辑，Step Functions 协调后续阶段，MediaConvert 负责转码和抽帧。媒体及带版本的分析产物进入 S3，状态与索引保存在 DynamoDB。
实现边界： 图中上传链路针对已登记的 MP4。应用 API 负责登记和签名，大文件不穿过应用 Lambda；桶里任意一个对象变动，也不意味着都会启动分析。可核对流水线基础设施和媒体处理工作流。

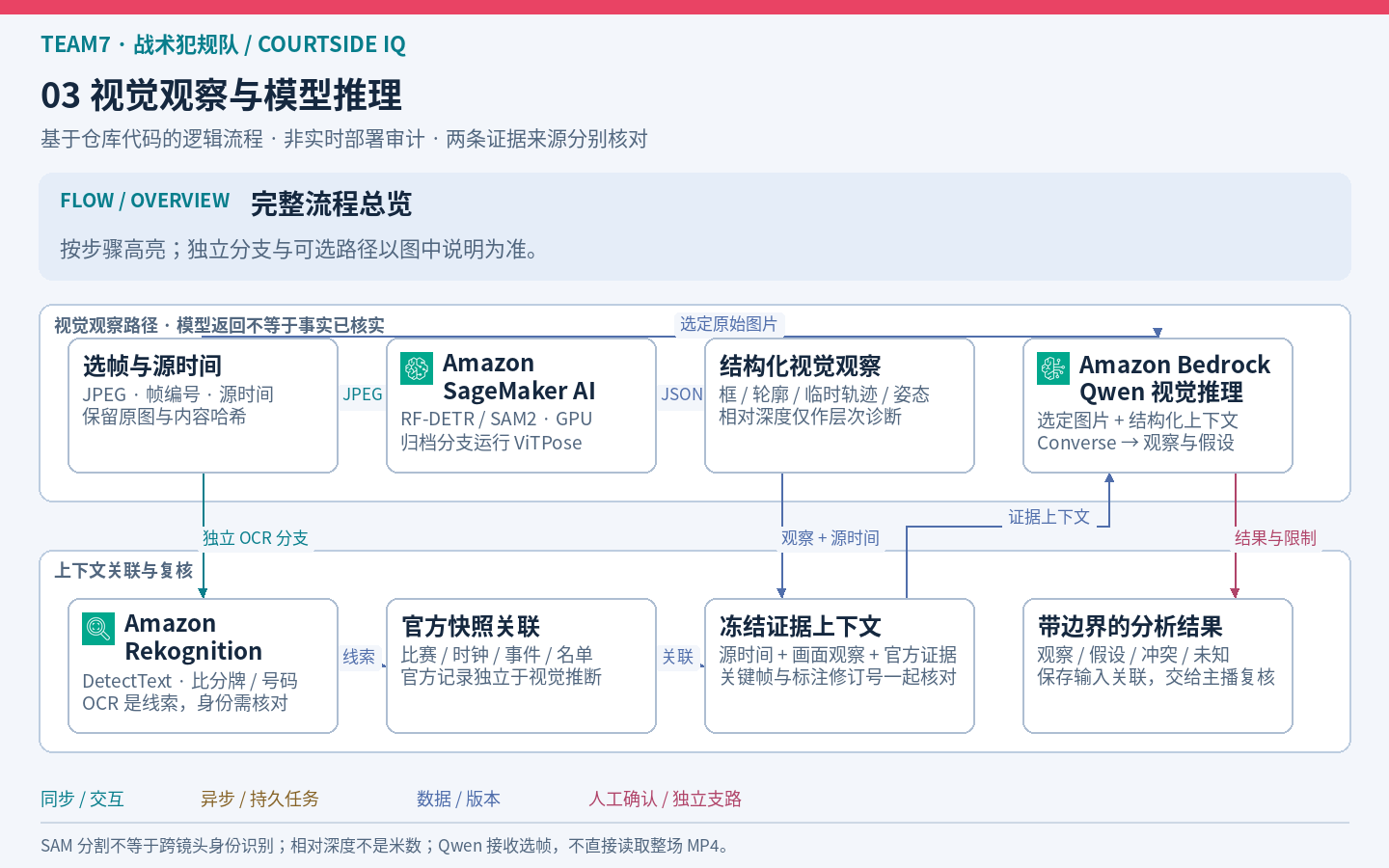

03 视觉观察与模型推理
SageMaker AI · Rekognition · Bedrock
SageMaker 运行自定义视觉容器，Rekognition 从采样画面中读文字，Bedrock 上的 Qwen 结合选定 JPEG 和结构化上下文理解画面。源时间与标注修订号把输入连接起来；官方快照、视觉观察和模型假设仍分别保留。
实现边界： ViTPose 属于归档请求分支，能否使用取决于模型是否加载。分割轮廓或临时轨迹不能自动证明 NBA 球员身份；相对深度不是米制距离；Qwen 接收选帧，并不直接读取整段 MP4。可核对视觉服务和画面推理代码。

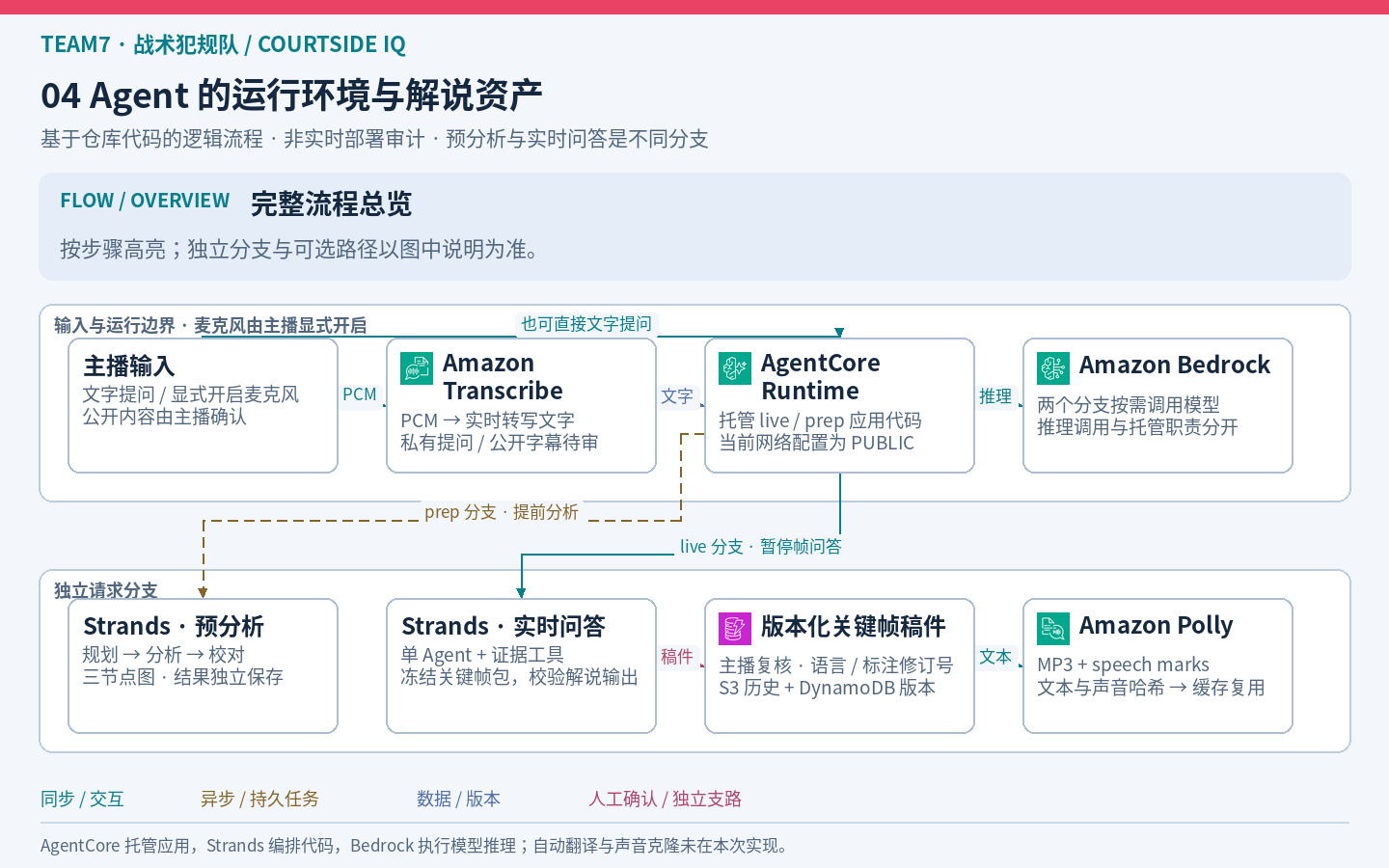

04 Agent 的运行环境与解说资产
AgentCore · Strands · Bedrock · Transcribe · Polly
预分析与暂停帧问答分开组织：前者使用三节点 Strands 图，后者使用单 Agent 和证据工具。关键帧稿件保留语言、标注修订号和文本版本，供主播修改、审核；Polly 配音可以复用，Transcribe 则处理显式开启的麦克风输入。
实现边界： AgentCore 托管应用代码，Strands 编排 Agent，Bedrock 执行模型推理。当前 Runtime 网络配置为 PUBLIC，Claude 使用全局推理配置文件，不能将它画成仅在 VPC 内运行。重做 AI 分析不会覆盖已审核稿件；自动翻译与主播声音克隆没有在本次实现。可核对运行时配置和版本化播报资产。

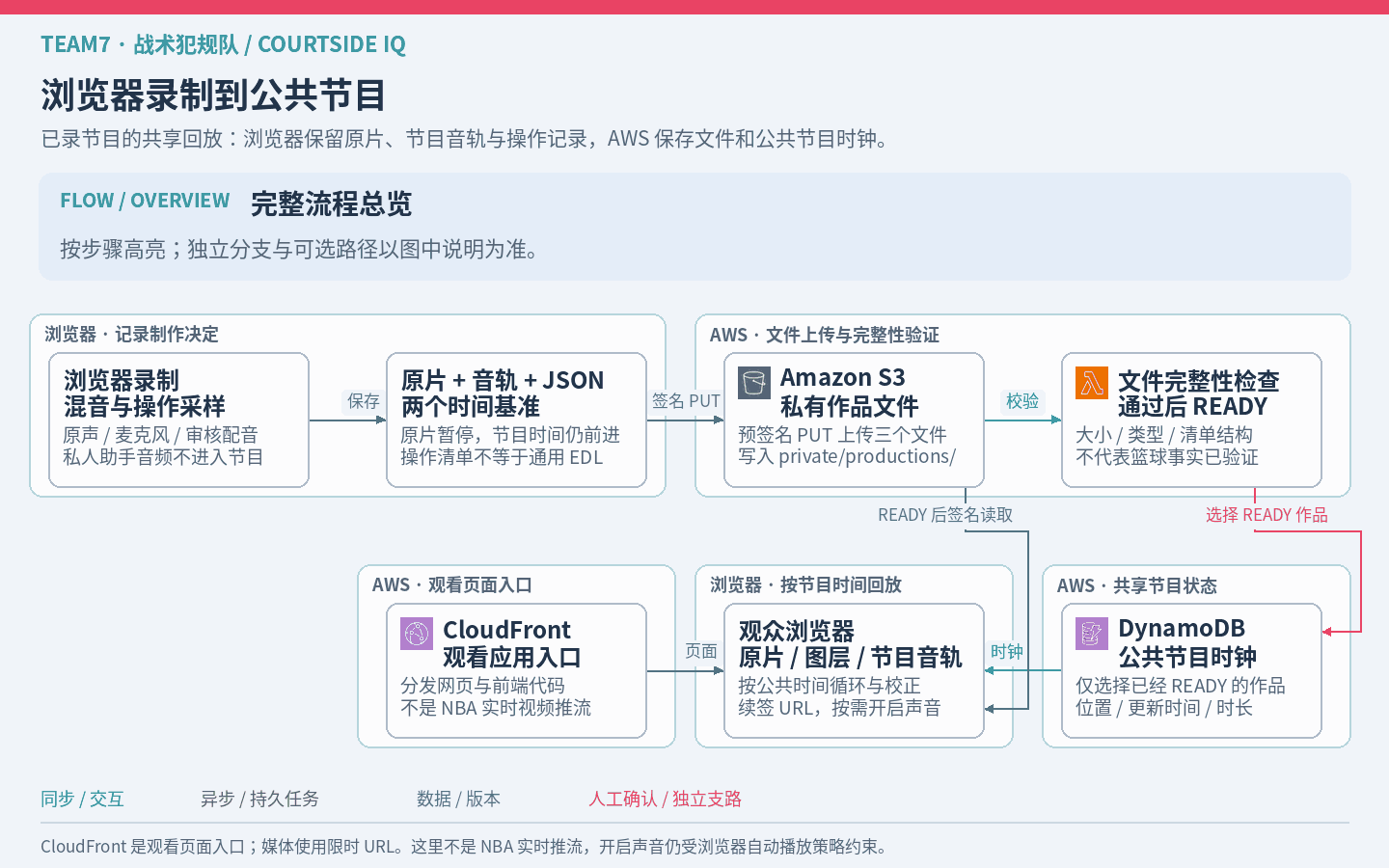

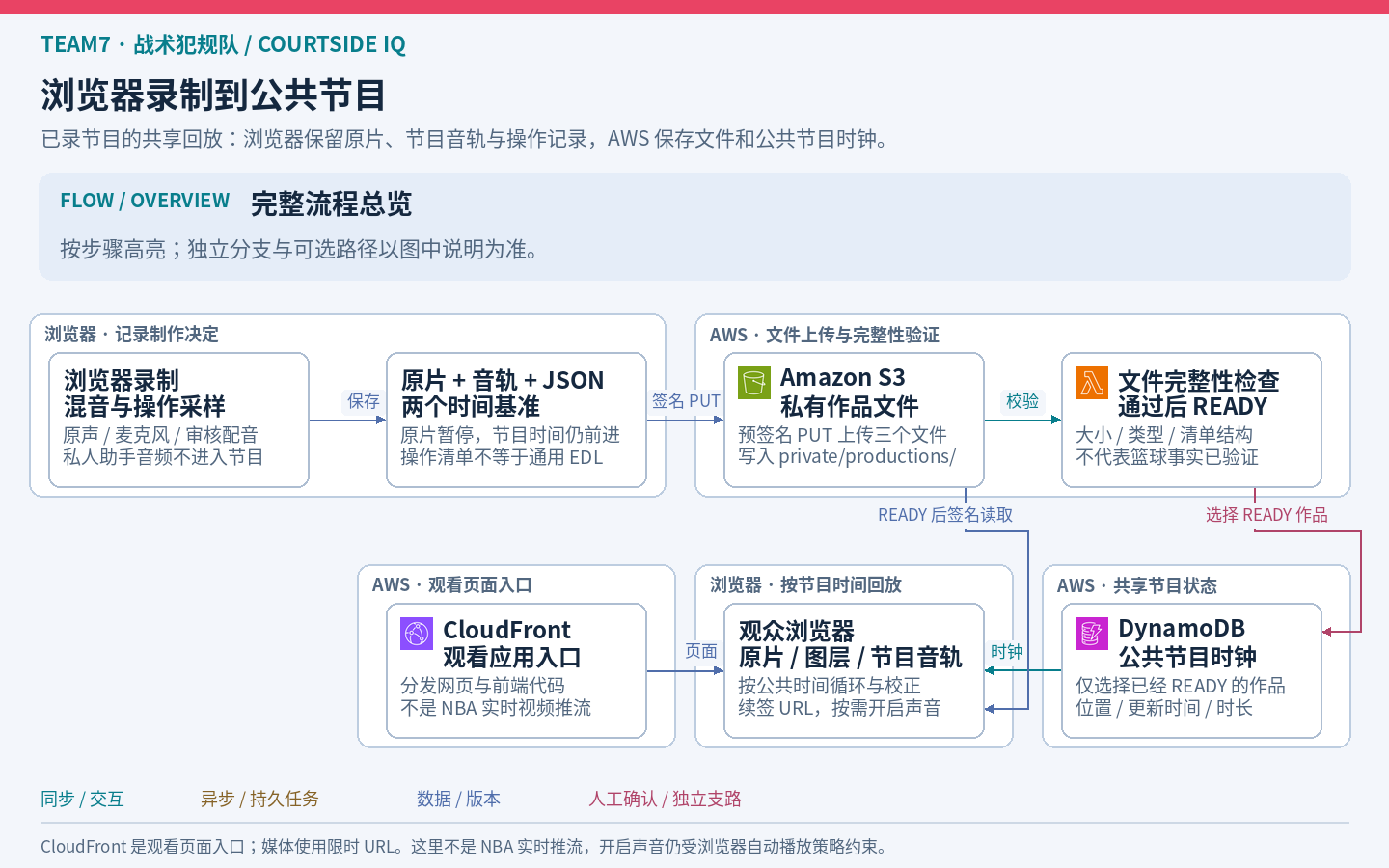

05 从浏览器录制到公共节目
Web Audio · S3 · DynamoDB · CloudFront
浏览器分别保存原片、固定的节目混音音轨和 JSON 操作记录。上传文件通过完整性检查后，作品才成为 READY；选中的作品再使用同一个服务器节目时钟，让观众从当前进度加入循环播放的录制节目。
实现边界： READY 检查文件是否完整、结构是否可用，不验证篮球事实。JSON 需要本项目回放器，不是通用 EDL 交换格式。CloudFront 提供观看页面，媒体通过限时签名 URL 读取并续签；开启声音仍受浏览器自动播放策略约束。导出单个合成视频需要渲染和编码。可核对作品验证逻辑和公共回放实现。

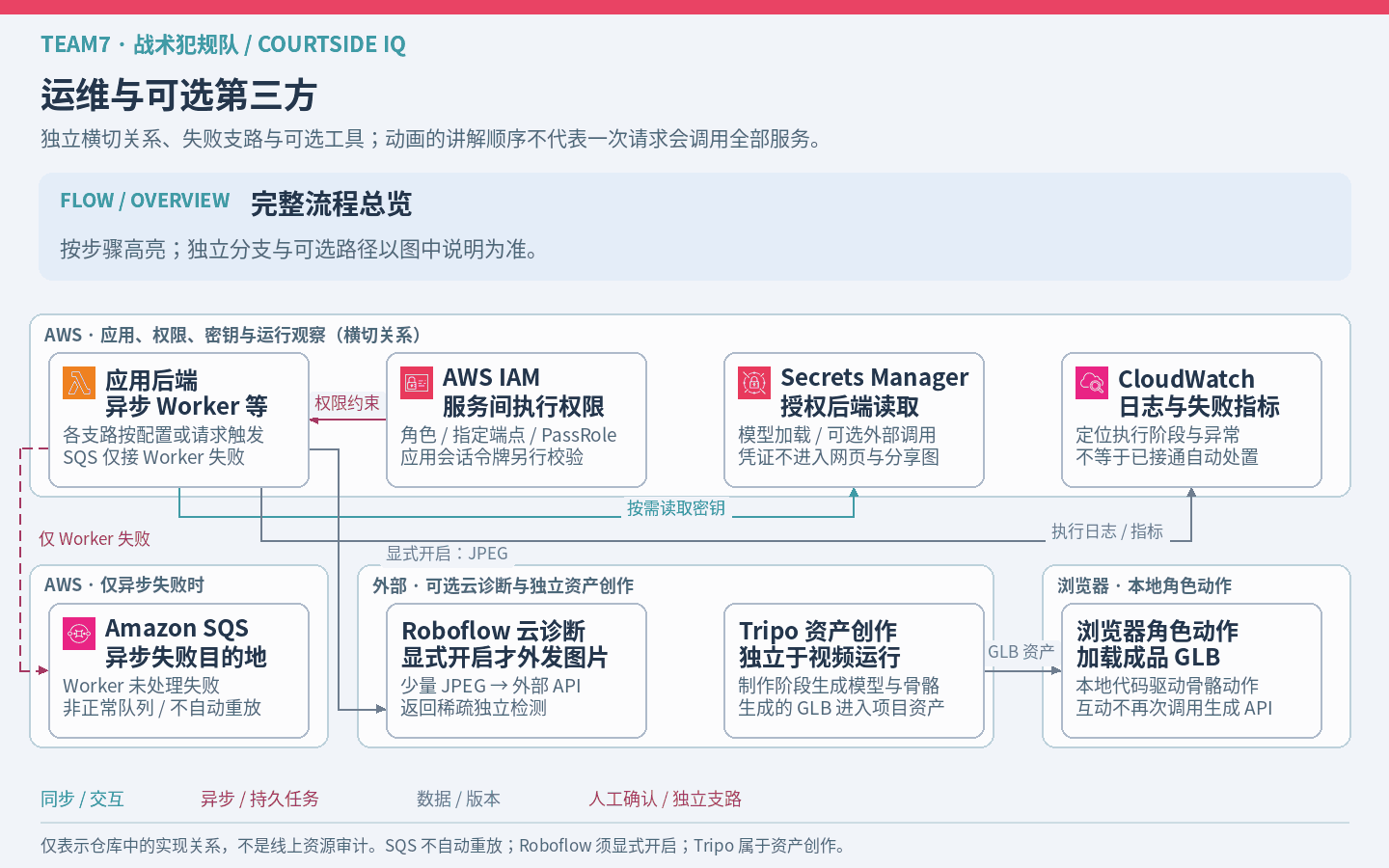

06 运维和可选第三方
IAM · Secrets Manager · CloudWatch · SQS · Roboflow · Tripo
权限、密钥读取与日志支撑应用运行。失败留存、可选外部图片诊断和角色资产制作各有入口；动画中的讲解顺序，不代表一次请求会线性调用全部服务。
实现边界： SQS 接收异步 Worker 未处理的失败，不会自动重放。Roboflow 只有显式开启才向外部 API 发送 JPEG；Tripo 属于资产创作阶段，浏览器使用现有 GLB 驱动动作，互动时不会再次调用生成 API。日志与失败指标也不代表已经接通自动处置。可核对Worker 失败目的地、可选诊断支路和本地角色动作。
继续阅读 Builder 文章，可以了解产品与工程取舍；打开交互架构，可以逐个检查节点和代码依据。官方记录、视觉观察、AI 解读与主播确认，在这些流程里始终保留各自的含义。
